Tổng quan

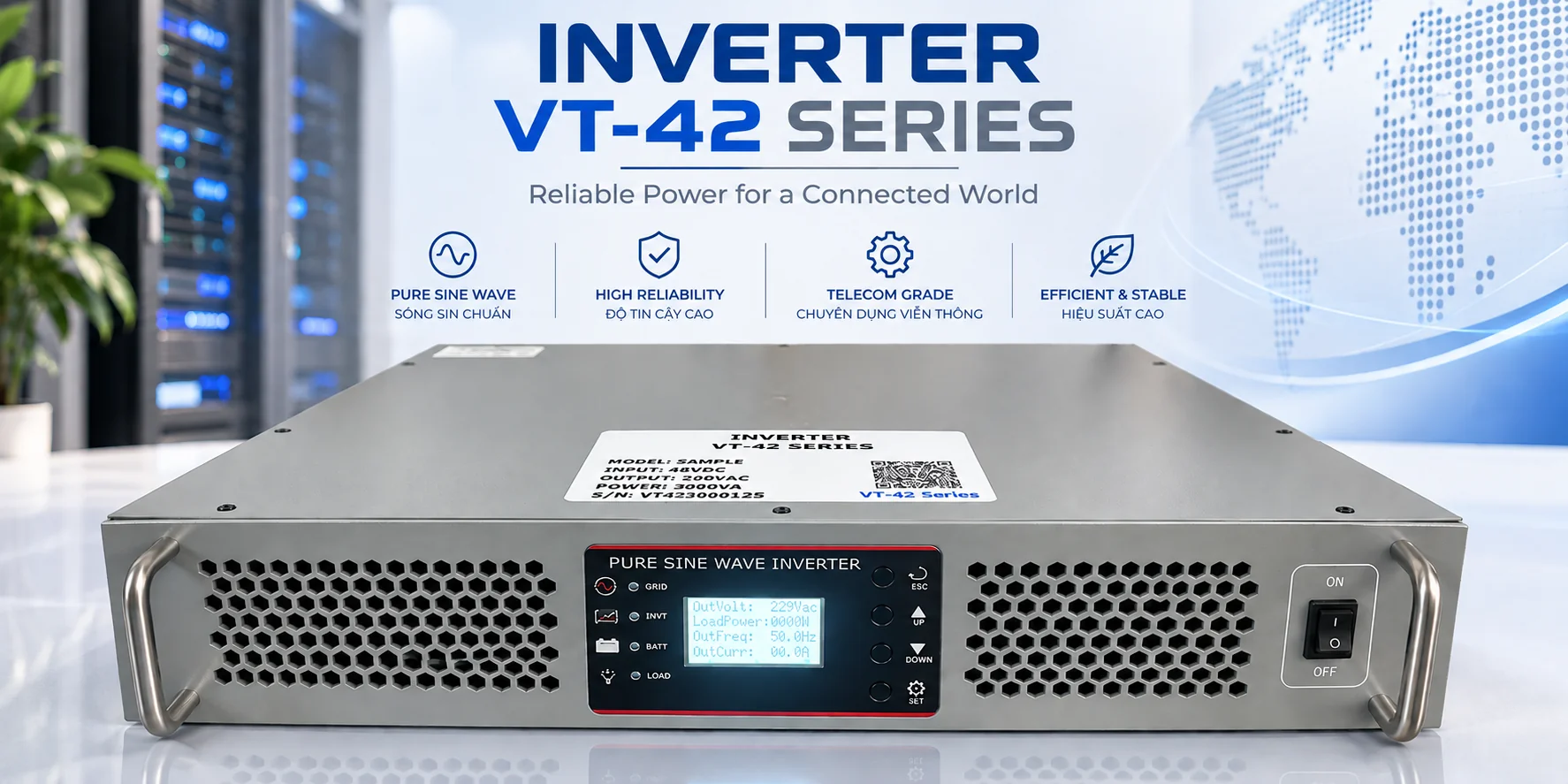

Inverter VT-42-INV Series là dòng bộ chuyển đổi nguồn DC sang AC chuyên dụng cho các hệ thống viễn thông, cung cấp nguồn điện xoay chiều sóng sin chuẩn với độ ổn định cao. Thiết bị được thiết kế dạng rack 19 inch, cao 2U, phù hợp lắp đặt tại tủ rack, trạm viễn thông và các hệ thống nguồn dự phòng.
Dòng sản phẩm gồm hai mức công suất VT-42-INV2000 và VT-42-INV3000, đáp ứng các nhu cầu tải AC khác nhau. Inverter tích hợp ATS (Automatic Transfer Switch) giúp tự động chuyển đổi giữa nguồn điện lưới AC và nguồn inverter, tăng độ tin cậy và đảm bảo cấp điện liên tục cho các tải quan trọng.
Tính năng
- Thiết kế chuyên dụng cho hệ thống viễn thông.
- Chuyển đổi nguồn DC 48V sang AC.
- Đầu ra sóng sin chuẩn, chất lượng cao.
- Tích hợp ATS – Automatic Transfer Switch.
- Hệ số công suất đầu ra 1 (Unity Power Factor).
- Hiệu suất lên đến 91%.
- Khả năng chịu quá tải 150% trong tối đa 8 giây.
- Màn hình LCD hiển thị trạng thái hoạt động và hỗ trợ cấu hình.
- Giao diện RS485 phục vụ kết nối và truyền thông.
- Thiết kế sử dụng chip ARM.
- Tích hợp bảo vệ quá áp đầu vào AC và chống sét lan truyền AC.
- Độ ồn thấp, tối đa 55 dBA.
- Dải nhiệt độ hoạt động rộng từ -20°C đến +59°C.
- Có thể tích hợp chức năng sạc pin 10A tùy chọn.
Thông số kỹ thuật
|
Thông số
|
VT-42-INV2000
|
VT-42-INV3000
|
|
Công suất danh định
|
2000VA
|
3000VA
|
|
Điện áp đầu vào định mức
|
48VDC
|
48VDC
|
|
Dải điện áp đầu vào
|
40–60VDC
|
40–60VDC
|
|
Ngưỡng cảnh báo điện áp thấp
|
42VDC
|
42VDC
|
|
Bảo vệ đầu vào
|
Bảo vệ ngược cực
|
Bảo vệ ngược cực
|
|
Nhiễu điện áp Psophometric
|
≤1.0mV, theo ITU-T O.41
|
≤1.0mV, theo ITU-T O.41
|
|
Nhiễu băng rộng
|
<1.0mV / <20mVrms
|
<1.0mV / <20mVrms
|
|
Điện áp đầu ra
|
220/230/240VAC ±5%
|
220/230/240VAC ±5%
|
|
Tần số đầu ra
|
50/60Hz ±0.1Hz
|
50/60Hz ±0.1Hz
|
|
Ngưỡng quá áp
|
276VAC
|
276VAC
|
|
Ngưỡng điện áp thấp
|
176VAC
|
176VAC
|
|
Công suất liên tục
|
1600W
|
2400W
|
|
Công suất xung
|
3200W
|
4800W
|
|
Dạng sóng đầu ra
|
Sóng sin chuẩn
|
Sóng sin chuẩn
|
|
Độ méo THD
|
≤5%
|
≤5%
|
|
Hiệu suất
|
90%
|
91%
|
|
Dòng không tải
|
<0.65A
|
<0.8A
|
|
Thời gian chuyển mạch
|
5ms / 7ms
|
5ms / 7ms
|
|
Kích thước
|
88.8 × 330 × 440mm
|
88.8 × 330 × 440mm
|
|
Kích thước có mô-đun sạc
|
88.8 × 372 × 440mm
|
88.8 × 372 × 440mm
|
|
Trọng lượng
|
6kg
|
7.5kg
|
|
Giới hạn dòng
|
Điện tử khi quá tải & ngắn mạch
|
Điện tử khi quá tải & ngắn mạch
|
|
Cách điện AC
|
2121VDC / 1 phút
|
2121VDC / 1 phút
|
|
Cách điện AC-DC
|
4242VDC / 1 phút
|
4242VDC / 1 phút
|
|
Bảo vệ chống sét
|
EN61000-4-5, ANSI/IEEE C62.41, STD 587-1980
|
EN61000-4-5, ANSI/IEEE C62.41, STD 587-1980
|
|
Phản ứng động
|
±10%, IEC 62040-3 Class 1
|
±10%, IEC 62040-3 Class 1
|
|
ATS
|
Tích hợp
|
Tích hợp
|
|
Chức năng sạc
|
Tùy chọn
|
Tùy chọn
|
|
Dòng sạc
|
Cài đặt theo yêu cầu
|
Cài đặt theo yêu cầu
|
|
Nhiệt độ hoạt động
|
-20°C đến +59°C
|
-20°C đến +59°C
|
|
Nhiệt độ lưu trữ
|
-30°C đến +80°C
|
-30°C đến +80°C
|
|
Độ ẩm hoạt động
|
0–95% RH, không ngưng tụ
|
0–95% RH, không ngưng tụ
|
|
Phương thức tản nhiệt
|
Quạt cưỡng bức
|
Quạt cưỡng bức
|
|
Độ cao lắp đặt
|
≤1500m
|
≤1500m
|
|
Độ ồn
|
≤55 dBA
|
≤55 dBA
|
|
Giao tiếp
|
RS485
|
RS485
|
|
Tiêu chuẩn
|
EN 60950-1, UL 60950-1, CE, RoHS, EN300 386:2001 Class B
|
EN 60950-1, UL 60950-1, CE, RoHS, EN300 386:2001 Class B
|
