Tổng quan

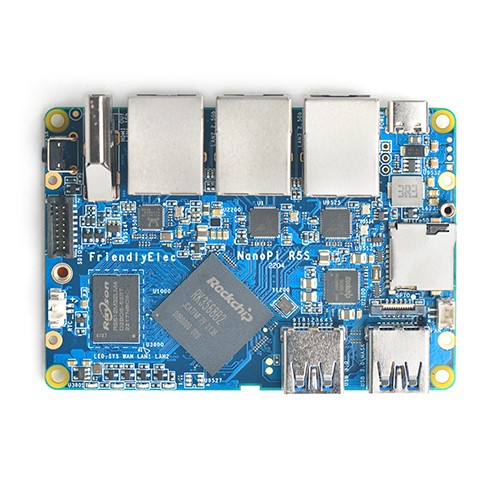

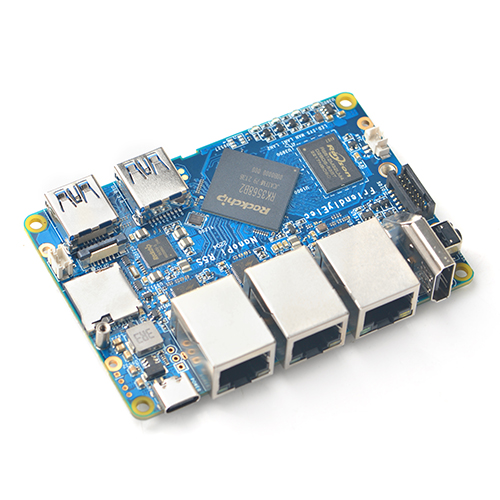

NanoPi R5S là một bo mạch đơn (SBC) mạnh mẽ do FriendlyELEC phát triển, phù hợp cho các ứng dụng như router, gateway, NAS mini hoặc thiết bị IoT.
Tính năng
-

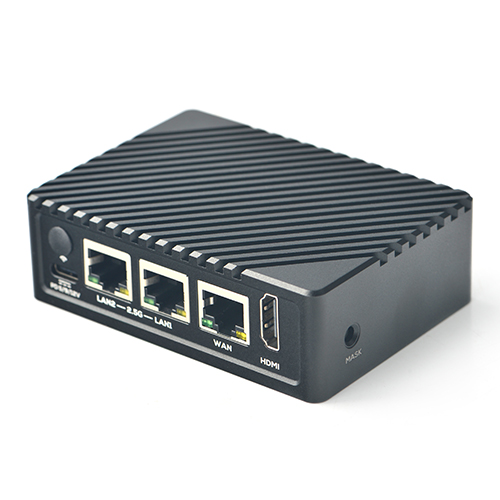

Hiệu suất mạng cao: Với 2 cổng Ethernet 2.5Gbps và 1 cổng Gigabit, thiết bị phù hợp cho các ứng dụng yêu cầu băng thông lớn như NAS hoặc router cao cấp.
-
Hỗ trợ lưu trữ tốc độ cao: Khe M.2 M-Key cho phép kết nối SSD NVMe, tăng tốc độ truy xuất dữ liệu.
-
Khả năng mở rộng: Hỗ trợ kết nối Wi-Fi 6 thông qua module M.2 hoặc USB Wi-Fi.
Thông số kỹ thuật
| SoC |
Rockchip RK3568B2 |
| CPU |
Quad-core ARM Cortex-A55 CPU, up to 2.0GHz |
| VPU |
4KP60 H.265/H.264/VP9 video decoder, 1080P60 H.264/H.265 video encoder |
| NPU |
Support 0.8T |
| RAM |
2GB/4GB LPDDR4X |
| Flash |
8GB/16GB/32GB eMMC |
| Ethernet |
one Native Gigabit Ethernet, and two PCIe 2.5Gbps Ethernet |
| USB |
two USB 3.2 Gen 1 Type-A ports |
| HDMI |
- support HDMI1.4 and HDMI2.0 operation
- support up to 10 bits Deep Color modes
- support up to 1080p@120Hz and 4096x2304@60Hz
- support 3-D video formats
|
| PCIe |
M.2 Key M, PCIe2.1 x1, support NVME, PCIe WiFi etc |
| microSD |
support UHS-I |
| GPIO |
- 12-pin 0.5mm FPC connector
- up to 1x SPI, up to 3x UARTs, up to 4x PWMs, up to 8x GPIOs
|
| SD/MMC/SDIO/I2S |
- 2x8-pin 1.27mm connector
- Compatible with SDIO3.0 protocol
- Compatible with SD3.0, MMC ver4.51
- 4bits data bus widths
- 1x I2S with 2x SDO and 3x SDI
|
| Debug |
one Debug UART, 3 Pin 2.54mm header, 3.3V level, 1500000bps |
| LEDs |

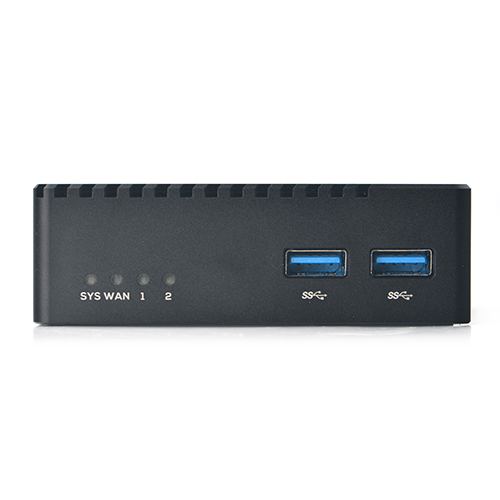

4 x GPIO Controlled LED (SYS, WAN, LAN1, LAN2) |
| Others |
- 2 Pin 1.27/1.25mm RTC battery input connector for low power RTC IC HYM8563TS
- MASK button for eMMC update
- one 5V Fan connector
|
| Power supply |
USB-C, support PD, 5V/9V/12V input |
| PCB |
8 Layer, 62x90x1.6mm |
| Ambient Operating Temperature |
0℃ to 70℃ |
