Tổng quan

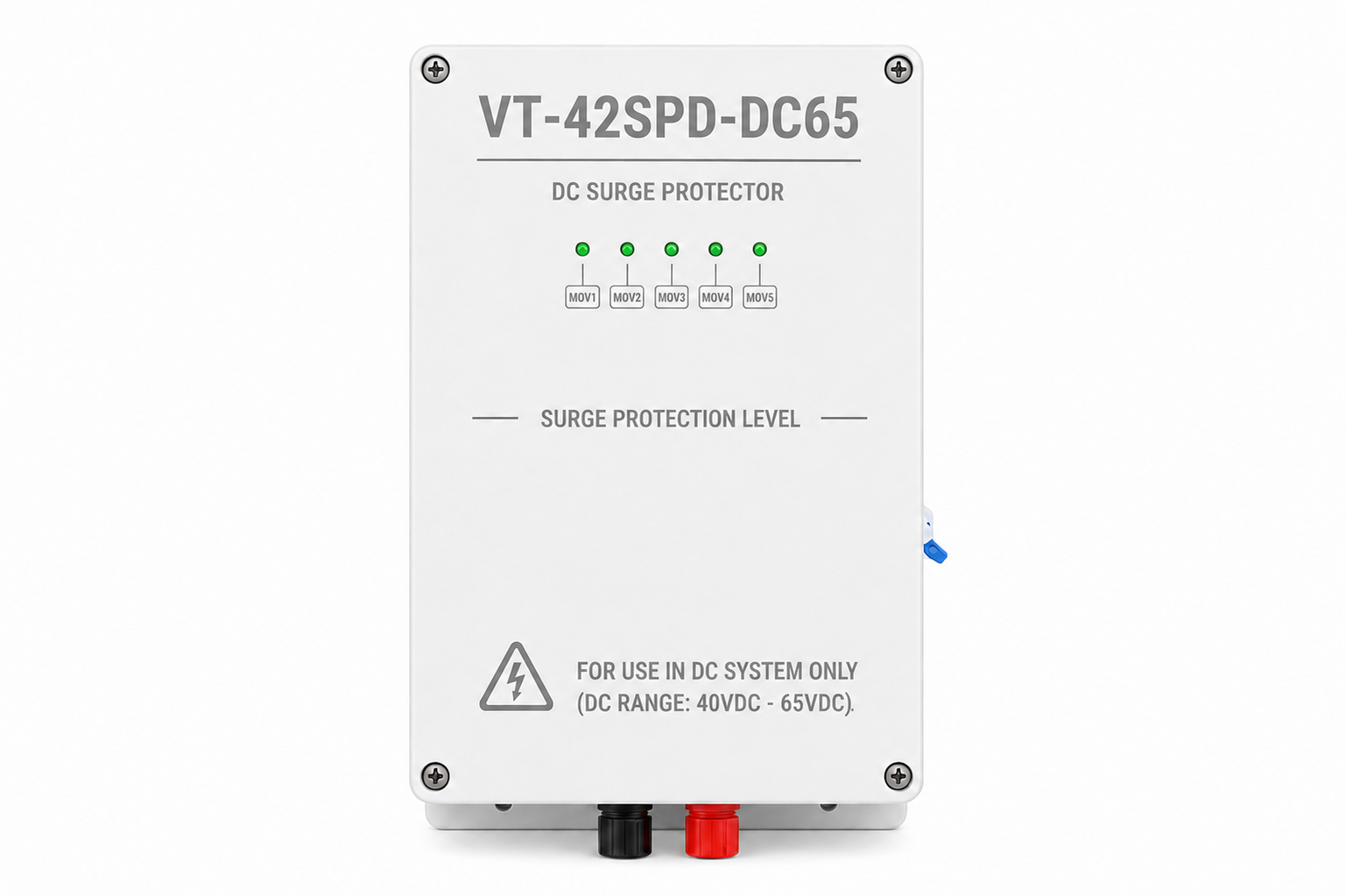

VT-42SPD-DC65 được thiết kế để bảo vệ hệ thống nguồn một chiều 40–65 VDC trước các xung quá áp do sét lan truyền hoặc quá trình đóng cắt thiết bị.
Với điện áp danh định 48 VDC, sản phẩm phù hợp cho tủ nguồn DC trong hệ thống viễn thông, trung tâm dữ liệu và điều khiển công nghiệp. Thiết kế treo tường, tích hợp CB và đèn chỉ thị trạng thái giúp thuận tiện theo dõi, vận hành và bảo trì.
Tính năng
-
Chống sét lan truyền nguồn DC Type 2: Hỗ trợ bảo vệ thiết bị điện tử nhạy cảm trước xung quá áp.
-
Dòng xả cực đại 160 kA: Theo dạng sóng thử nghiệm 8/20 µs.
-
Thời gian đáp ứng dưới 25 ns: Theo thông số tài liệu sản phẩm.
-
5 đèn LED giám sát MOV1–MOV5: LED sáng báo MOV hoạt động bình thường; LED tắt báo MOV lỗi hoặc ngắt kết nối.
-
Tích hợp CB 63 A: Đóng/cắt nguồn cho thiết bị chống sét, thuận tiện vận hành và bảo trì.
-
Module có thể thay thế: Hỗ trợ bảo trì thiết bị.
-
Vỏ bảo vệ IP54: Kích thước nhỏ gọn, lắp đặt treo tường.
Thông số kỹ thuật
| Hạng mục |
Thông số |
| Model |
VT-42SPD-DC65 |
| Loại bảo vệ |
SPD DC Type 2 |
| Dải nguồn DC được bảo vệ |
40–65 VDC |
| Điện áp danh định (Un) |
48 VDC |
| Điện áp làm việc liên tục lớn nhất (Uc) |
65 VDC |
| Điện áp varistor tại 1 mA (Vn) |
100 V; dải 85–110 V |
| Dòng xả danh định (In) |
50 kA/cấp, dạng sóng 8/20 µs |
| Dòng xả cực đại (Imax) |
160 kA, dạng sóng 8/20 µs |
| Điện áp kẹp tối đa (Up) |
165 V tại Ip = 1,5 kA |
| Năng lượng hấp thụ tối đa |
1.000 J |
| Thời gian đáp ứng |
< 25 ns |
| CB tích hợp |
1 CB 63 A |
| Bảo vệ ngắt nhiệt |
Cầu chì + CB |
| Chỉ thị trạng thái |
5 cấp LED; mỗi LED tương ứng 20% năng lực theo tài liệu |
| Cấp bảo vệ |
IP54 |
| Kiểu lắp đặt |
Treo tường |
| Nhiệt độ làm việc |
−40 đến +85°C |
| Độ ẩm môi trường |
0–95%, không ngưng tụ |
| Tiêu chuẩn áp dụng theo tài liệu |
IEC 61643-31, IEC 60529 |
| Kích thước (Rộng × Cao × Sâu) |
135 × 240 × 75 mm |
| Trọng lượng |
0,7 kg |
Tài liệu sản phẩm
