Tổng quan

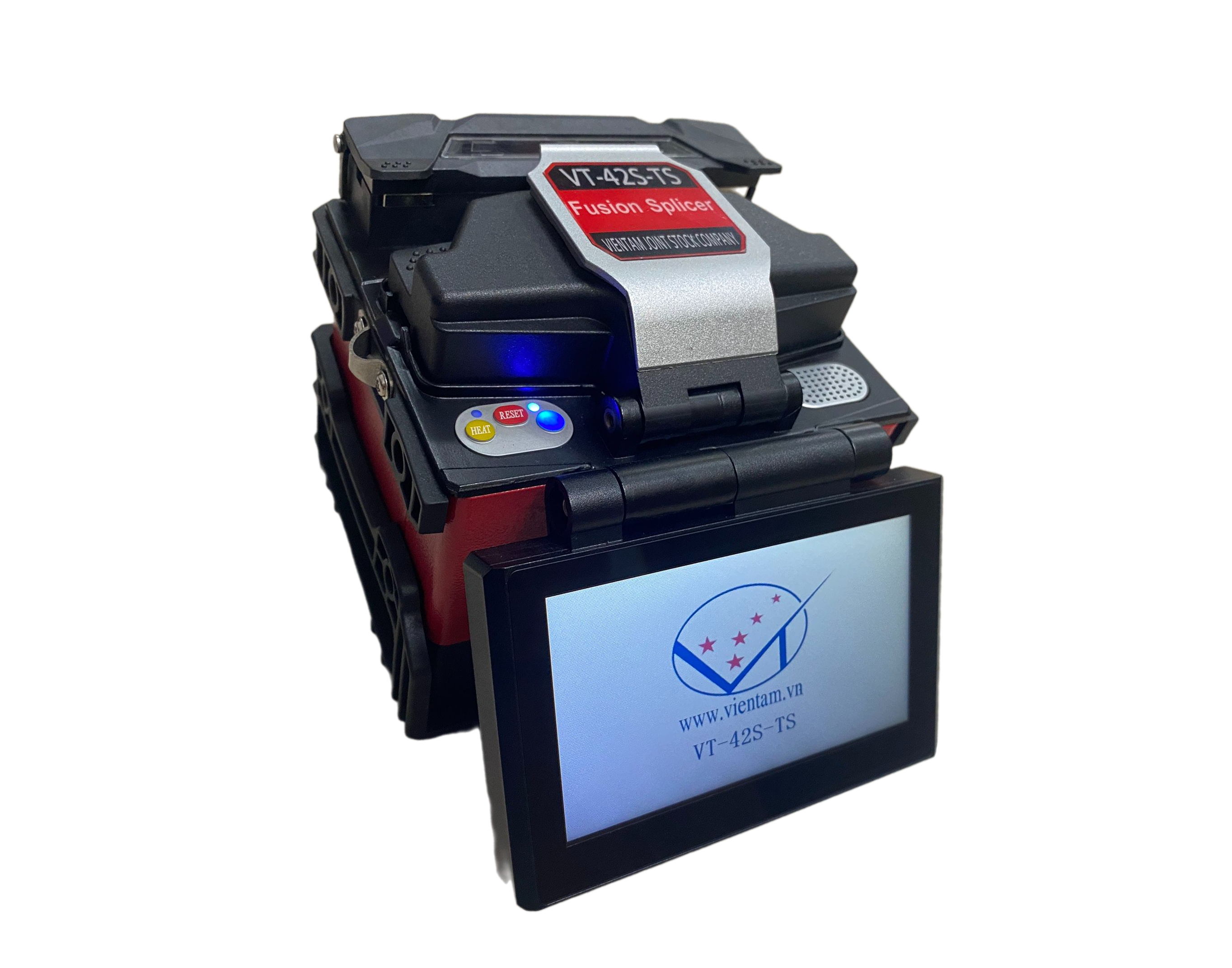

VT-42S-TS là máy hàn cáp sợi quang mini tự động cho sợi quang SM, MM, DS, NZ-DS (G655), EDF và các loại sợi quang khác. Mặc dù kích thước nhỏ gọn nhưng vẫn trang bị đầy đủ các tính năng chưa từng có để đảm bảo chất lượng mối hàn cao ngay cả trong điều kiện môi trường khắc nghiệt nhất. VT-42S-TS thực hiện so thẳng lõi sợi theo phương pháp PAS (Profile Alignment System). Bằng phương pháp này, quá trình so thẳng 2 đầu sợi quang được tự động căn chỉnh và phản hồi động liên tục 2 trục X/Y bởi việc phân tích hình ảnh của 2 camera. Vùng mối hàn mới được bảo vệ bằng lớp phủ ngoài hoặc bộ bảo vệ mối hàn. Bộ bảo vệ mối hàn là 1 ống co nhiệt giảm thiểu suy hao mối hàn khi bị tác động ngoại lực và bền bỉ theo thời gian.
Tính năng
- Thời gian hàn và gia nhiệt nhanh: 7 giây hàn và 13 giây gia nhiệt
- Hộp đựng được thiết kế mới: dễ dàng mang theo và có thể thiết kế như một bàn làm việc
- Pin dung lượng lớn và điện cực chất lượng cao: pin sử dụng lên đến hơn 180 lần hàn và gia nhiệt liên tục, đồng thời điện cực có tuổi thọ sử dụng lên đến hơn 5000 lần
- Thiết kế gọn và nhẹ, tích hợp kẹp giữ cáp 2 chế độ thuận tiện khi sử dụng hàn nối cáp thông thường và cáp quang thuê bao đầu cuối (drop cable)
- Trang bị rãnh VGroove đôi giúp thao tác đặt cáp chính xác hơn
- Có chế độ hoạt động hoàn toàn tự động
- Chất lượng mối hàn vẫn được đảm bảo ở độ cao 5000m
- Tính năng tự kiểm tra hệ thống để đảm bảo điều kiện làm việc tốt nhất
- Màn hình màu 4.3 inch cảm ứng, độ phân giải cao, chống phản quang
- Tích hợp hướng dẫn sử dụng bằng tài liệu và video trong máy
- Chức năng tạm dừng, thuận tiện cho việc nghiên cứu phân tích
- Lưu trữ hơn 20.000 mẫu kết quả mối hàn, 20.000 mẫu hấp nhiệt và 2000 hình ảnh
- Kết nối USB & DC IN
- 2 Camera X/Y có độ phóng đại hơn 350 lần
- Hiển thị sợi quang theo từng trục X, Y; hoặc cả X và Y đồng thời
- Phương pháp căn chỉnh lõi theo công nghệ PAS với 4 motor căn chỉnh
- Thiết bị có khả năng chống sốc, chống bụi và chống nước trong quá trình làm việc.
Chế độ bảo hành: Máy hàn sẽ được thay thế linh, phụ kiện chính hãng và miễn phí trong thời gian 24 tháng. Công ty cam kết xử lý bảo hành tối đa trong vòng 24h-48h làm việc từ lúc nhận được máy. Đối với trường hợp khẩn cấp, công ty sẽ hỗ trợ ứng cứu thiết bị khác để sử dụng trong thời gian xử lý.
Thông số kỹ thuật
|
Model
|
VT-42S-TS
|
|
Kích thước
|
120mm（Dài）*122mm（Rộng）*120mm（Cao）
|
|
Trọng lượng
|
~1.32kg (bao gồm pin)
|
|
Ngôn ngữ
|
Tiếng anh/ Tiếng Việt/ …..
|
|
Số sợi quang
|
Sợi đơn
|
|
Loại sợi quang thích hợp
|
SM (ITU-T G.652&G.657) / MM (ITU-T G.651) / DS (ITU-T G.653) / NZDS (ITU-T G.655)
|
|
Loại sợi/cáp tương thích
|
SM, MM, DS, NZDS, G655,G657 và loại khác
|
|
Độ dài cắt sợi
|
Đường kính lớp phủ: 100μm ~ 3 mm / Độ dài: 5~16 mm
|
|
Đường kính lớp phủ chiết suất
|
80~150 μm
|
|
Chế độ hàn
|
80 chế độ hàn
|
|
Chế độ gia nhiệt
|
20 chế độ gia nhiệt
|
|
Suy hao mối hàn điển hình
|
SM: 0.02dB / MM:0.01dB / DS:0.04dB / NZDS: 0.04dB / G.657: 0.02dB(ITU-T Standard)
|
|
Suy hao phản xạ
|
≥60dB
|
|
Thời gian hàn
|
~7 giây
|
|
Dự tính suy hao mối hàn
|
Có hỗ trợ
|
|
Độ dài ống co nhiệt bảo vệ
|
20~60 mm
|
|
Thời gian gia nhiệt
|
13 giây tiêu chuẩn
|
|
Lưu trữ kết quả
|
20.000 kết quả mối hàn, 20.000 kết quả hấp nhiệt, 2000 hình ảnh mối hàn
|
|
Kiểm tra lực kéo sợi
|
2N
|
|
Điều kiện vận hành
|
Độ cao vận hành: 0~5000m trên mực nước biển, độ ẩm 0~95%, nhiệt độ -25~50°C, tốc độ gió tối đa 15m/s
|
|
Điều kiện lưu trữ
|
Độ ẩm 0~95%, nhiệt độ -40~80°C
|
|
Màn hình
|
Màn hình màu độ phân giải cao 4.3” + cảm ứng
|
|
Độ phóng đại sợi
|
X, Y, XY, X/Y : 350 lần
|
|
Nguồn điện
|
Internal Li-Battery 4000mAh, DC adaptor 15V (điện áp vào AC 85~260V)
|
|
Số lần hàn/gia nhiệt với pin
|
180 lần (hàn + gia nhiệt)
|
|
Cách thức vận hành
|
Cảm ứng + Nút bấm
|
|
Hiệu chuẩn
|
Hiệu chuẩn ARC
|
|
Tuổi thọ điện cực
|
5000 arcs
|
|
Kết nối
|
USB
|
