Tổng quan

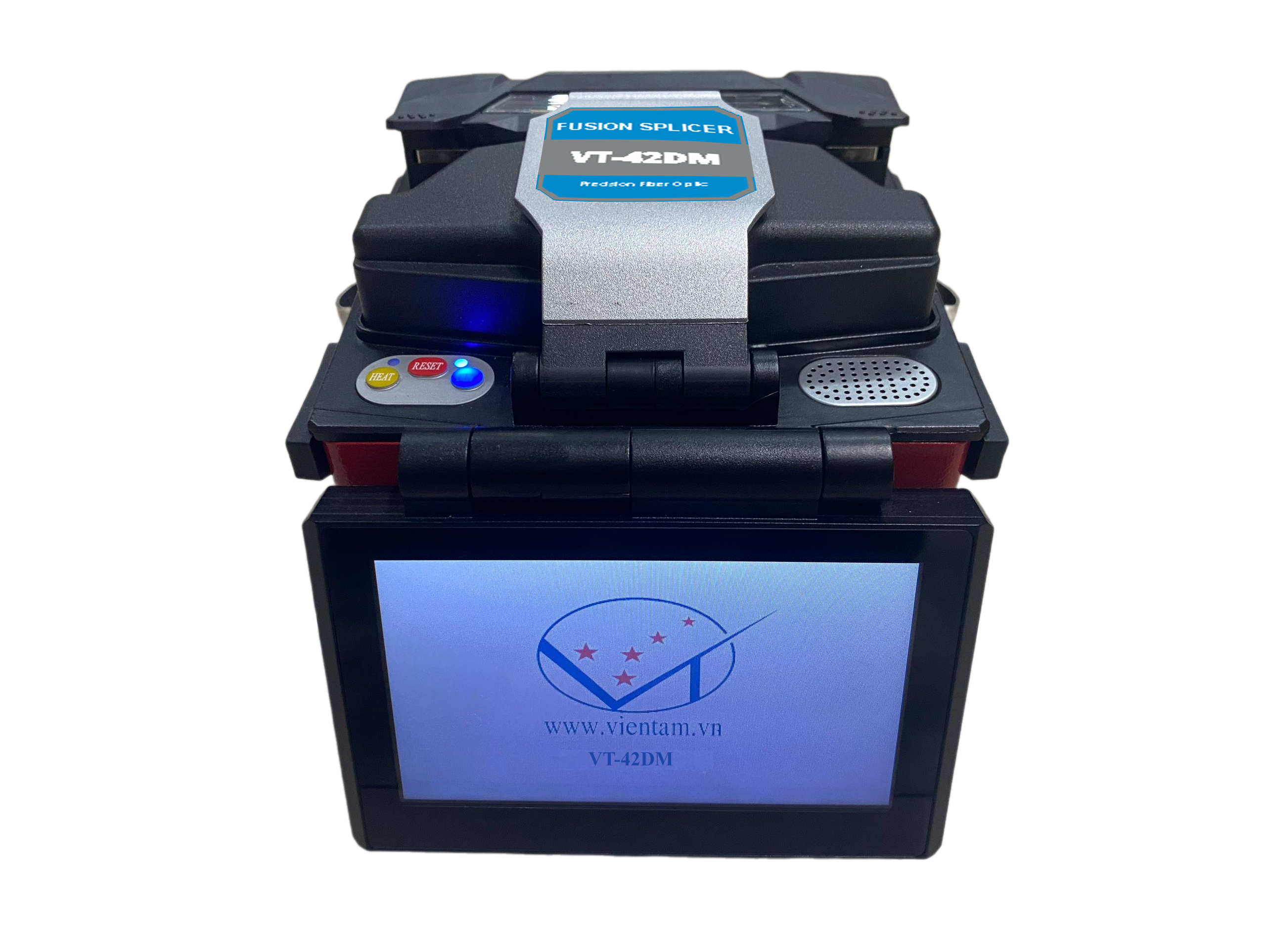

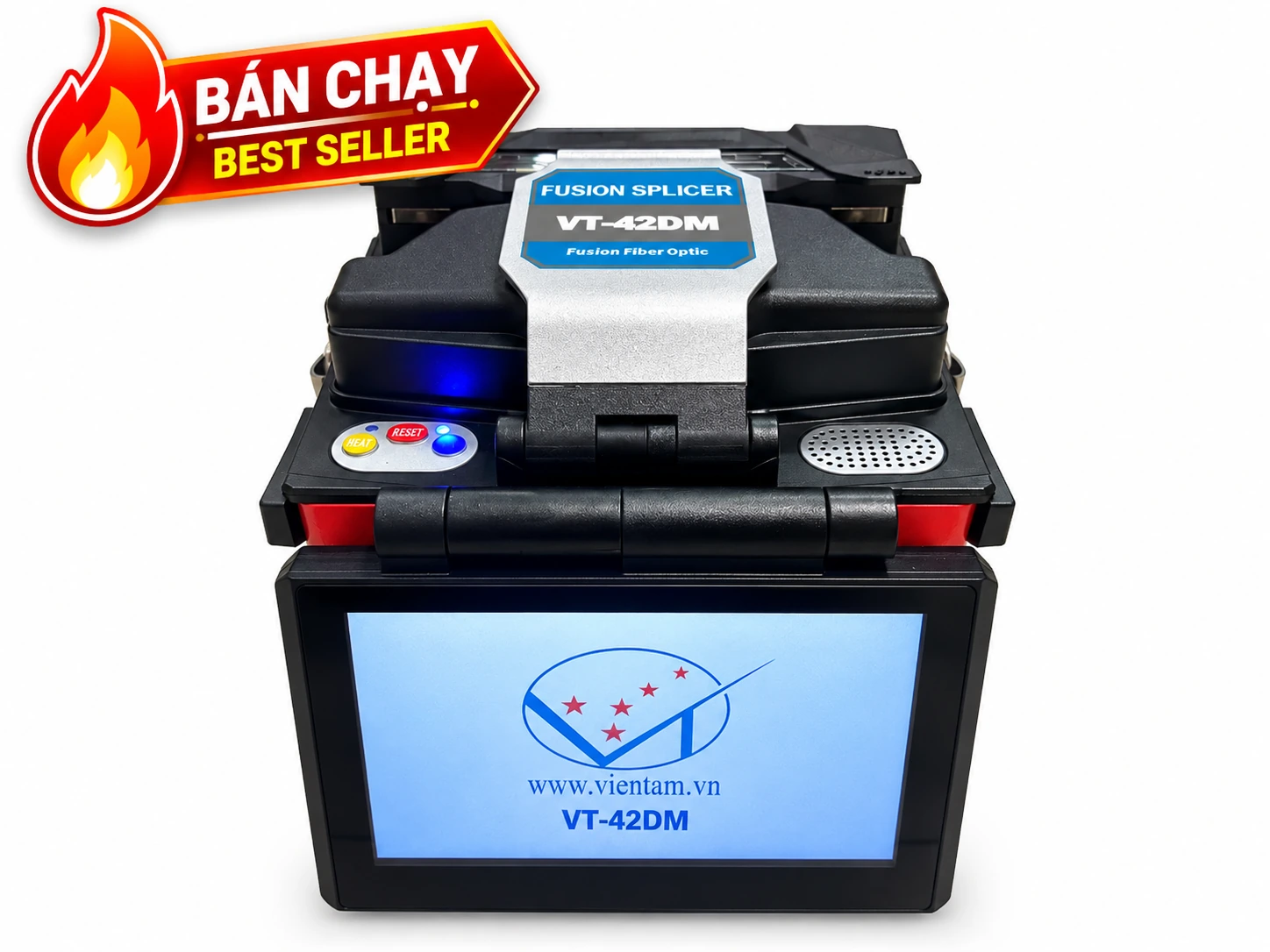

VT-42DM là máy hàn cáp quang mini tự động, được thiết kế nhỏ gọn nhưng mạnh mẽ, phù hợp cho nhiều loại sợi quang như SM, MM, DS, NZ-DS (G.655), EDF và các loại sợi đặc biệt khác. Thiết bị này sử dụng công nghệ căn chỉnh lõi sợi PAS (Profile Alignment System), cho phép căn chỉnh tự động chính xác theo hai trục X/Y thông qua hệ thống phân tích hình ảnh từ hai camera, đảm bảo mối hàn có độ suy hao thấp và chất lượng ổn định. Mặc dù có kích thước nhỏ, VT-42DM vẫn được trang bị đầy đủ các tính năng cao cấp, giúp hoạt động hiệu quả trong môi trường khắc nghiệt. Sau khi hàn, mối nối được bảo vệ bằng lớp phủ hoặc ống co nhiệt chuyên dụng, giúp tăng độ bền và giảm thiểu tổn hao do tác động bên ngoài. Đây là giải pháp lý tưởng cho các kỹ thuật viên cần một thiết bị hàn nối linh hoạt, chính xác và bền bỉ.
Tính năng
- Thời gian hàn nhanh: chỉ 7 giây
- Thời gian gia nhiệt nhanh: 13 giây
- Thiết kế nhỏ gọn, trọng lượng nhẹ, dễ mang theo hiện trường
- Kẹp giữ cáp 2 chế độ: phù hợp cho cả cáp thông thường và cáp thuê bao đầu cuối (drop cable)
- Hộp đựng thiết kế mới, có thể sử dụng như bàn làm việc di động
- Pin dung lượng lớn, cho phép thực hiện hơn 220 lần hàn và gia nhiệt liên tục
- Điện cực chất lượng cao, tuổi thọ sử dụng trên 6000 lần
- Đảm bảo chất lượng mối hàn ổn định ở độ cao lên tới 6.000m
- Khả năng chống sốc, chống bụi và chống nước
- Căn chỉnh lõi sợi quang bằng công nghệ PAS (Profile Alignment System)
- 4 motor căn chỉnh tự động theo 2 trục X/Y
- Trang bị 2 camera X/Y với độ phóng đại trên 400 lần
- Hiển thị hình ảnh sợi quang riêng biệt theo trục X, trục Y hoặc đồng thời
- Trang bị rãnh V-Groove đôi, giúp đặt sợi chính xác hơn
- Chế độ hoạt động hoàn toàn tự động, giảm thao tác thủ công
- Màn hình màu cảm ứng 4.3 inch, độ phân giải cao, chống phản quang
- Chức năng tạm dừng, hỗ trợ phân tích và nghiên cứu mối hàn
- Lưu trữ hơn 25.000 kết quả hàn, 25.000 mẫu gia nhiệt và 2.000 hình ảnh
- Hỗ trợ kết nối USB và cổng DC IN để truyền dữ liệu và cấp nguồn
Thông số kỹ thuật
|
Model
|
VT-42DM
|
|
Kích thước
|
120mm（Dài）*122mm（Rộng）*120mm（Cao）
|
|
Trọng lượng
|
~1.32kg (bao gồm pin)
|
|
Ngôn ngữ
|
Tiếng anh/ Tiếng Việt/ …..
|
|
Số sợi quang
|
Sợi đơn
|
|
Loại sợi quang thích hợp
|
SM (ITU-T G.652&G.657) / MM (ITU-T G.651) / DS (ITU-T G.653) / NZDS (ITU-T G.655)
|
|
Loại sợi/cáp tương thích
|
SM, MM, DS, NZDS, G655,G657 và loại khác
|
|
Độ dài cắt sợi
|
Đường kính lớp phủ: 100μm ~ 3 mm / Độ dài: 5~16 mm
|
|
Đường kính lớp phủ chiết suất
|
80~150 μm
|
|
Chế độ hàn
|
80 chế độ hàn
|
|
Chế độ gia nhiệt
|
20 chế độ gia nhiệt
|
|
Suy hao mối hàn điển hình
|
SM: 0.02dB / MM:0.01dB / DS:0.04dB / NZDS: 0.04dB / G.657: 0.02dB(ITU-T Standard)
|
|
Suy hao phản xạ
|
≥60dB
|
|
Thời gian hàn
|
~7 giây
|
|
Dự tính suy hao mối hàn
|
Có hỗ trợ
|
|
Độ dài ống co nhiệt bảo vệ
|
20~60 mm
|
|
Thời gian gia nhiệt
|
13 giây tiêu chuẩn
|
|
Lưu trữ kết quả
|
25.000 kết quả mối hàn, 25.000 kết quả hấp nhiệt, 2000 hình ảnh mối hàn
|
|
Kiểm tra lực kéo sợi
|
2.25N
|
|
Điều kiện vận hành
|
Độ cao vận hành: 0~6000m trên mực nước biển, độ ẩm 0~95%, nhiệt độ -25~50°C, tốc độ gió tối đa 15m/s
|
|
Điều kiện lưu trữ
|
Độ ẩm 0~95%, nhiệt độ -40~80°C
|
|
Màn hình
|
Màn hình màu độ phân giải cao 4.3” + cảm ứng
|
|
Độ phóng đại sợi
|
X, Y, XY, X/Y : 400 lần
|
|
Nguồn điện
|
Internal Li-Battery 4200mAh, DC adaptor 15V (điện áp vào AC 85~260V)
|
|
Số lần hàn/gia nhiệt với pin
|
200 lần (hàn + gia nhiệt)
|
|
Cách thức vận hành
|
Cảm ứng + Nút bấm
|
|
Hiệu chuẩn
|
Hiệu chuẩn ARC
|
|
Tuổi thọ điện cực
|
6000 arcs
|
|
Kết nối
|
USB
|
Tài liệu sản phẩm
Hãy liên hệ với chúng tôi để biết thêm thông tin chi tiết.
Hotline: 0913.532.536 - 0913.620.622
Email: info@vientam.vn
