Tổng quan

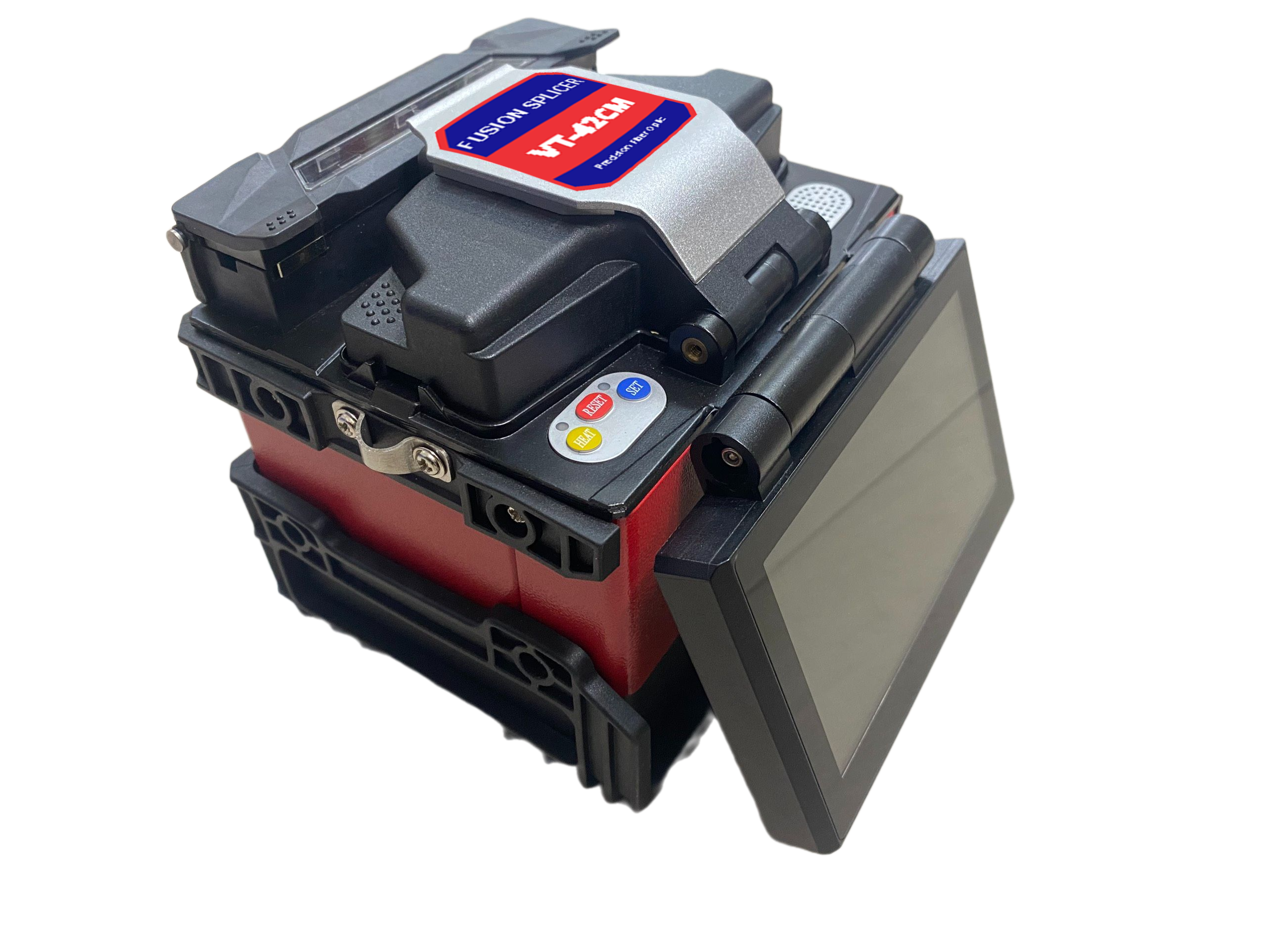

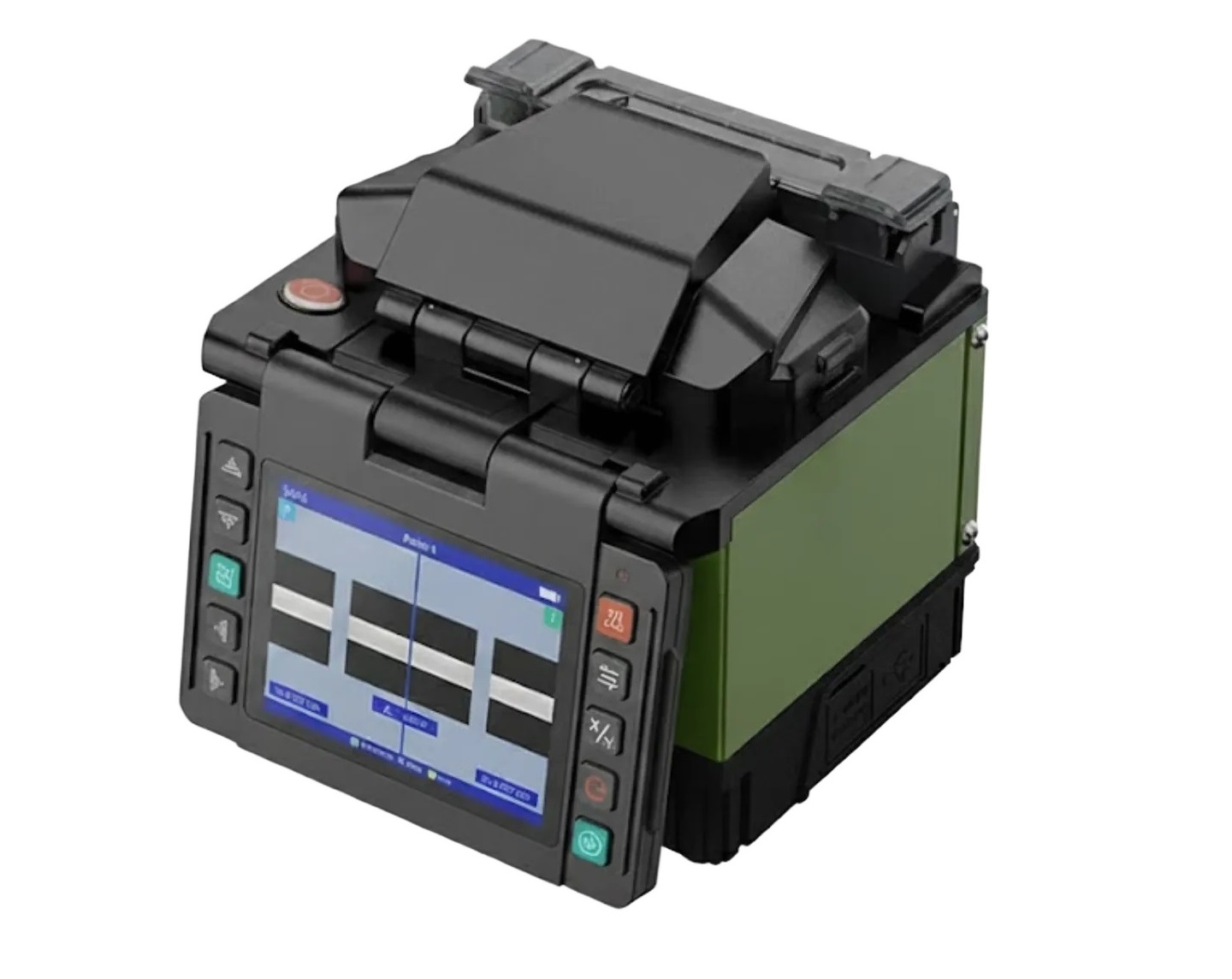

VT-42CM là máy hàn cáp quang mini tự động, được thiết kế nhỏ gọn nhưng mạnh mẽ, phù hợp cho nhiều loại sợi quang như SM, MM, DS, NZ-DS (G.655), EDF và các loại sợi đặc biệt khác.
- Công nghệ căn chỉnh PAS: Hệ thống phân tích hình ảnh từ hai camera, đảm bảo mối hàn có độ suy hao thấp và chất lượng ổn định.
- Hoạt động trong môi trường khắc nghiệt: Chống sốc, chống bụi và chống nước, đảm bảo chất lượng mối hàn ở độ cao lên tới 5.500m.
- Hiệu suất cao: Pin dung lượng lớn cho phép thực hiện hơn 180 lần hàn và gia nhiệt liên tục, lý tưởng cho công tác hiện trường.
Tính năng
Tốc Độ Vượt Trội
Thời gian hàn: 7 giây
Thời gian gia nhiệt: 13 giây
Kẹp cáp đa năng: 2 chế độ (cáp thường & cáp thuê bao)
Hệ Thống Camera
2 camera X/Y với độ phóng đại 380 lần
Hiển thị đa chế độ X, Y, XY
Rãnh V-Groove đôi chính xác
Năng Lượng Mạnh Mẽ
Pin Li-ion 4000mAh cho ~180 lần hàn
Sạc nhanh qua cổng DC
Adaptor đa điện áp (85-260V)
Tự Động Hoá Cao
4 motor căn chỉnh tự động
Chế độ hoạt động hoàn toàn tự động
Chức năng tạm dừng phân tích
Độ Bền Công Nghiệp
Điện cực tuổi thọ 5.500 lần
Chống sốc, bụi, nước
Hoạt động ở nhiệt độ -25°C đến 50°C
Lưu Trữ Thông Minh
22.000 kết quả hàn
22.000 mẫu gia nhiệt
2.000 hình ảnh mối hàn
Kết nối USB xuất dữ liệu
Thông số kỹ thuật
|
MODEL
|
VT-42CM
|
|
Kích thước
|
120mm（Dài）*122mm（Rộng）*120mm（Cao）
|
|
Trọng lượng
|
~1.32kg (bao gồm pin)
|
|
Ngôn ngữ
|
Tiếng anh/ Tiếng Việt/ …..
|
|
Số sợi quang
|
Sợi đơn
|
|
Loại sợi quang thích hợp
|
SM (ITU-T G.652&G.657) / MM (ITU-T G.651) / DS (ITU-T G.653) / NZDS (ITU-T G.655)
|
|
Loại sợi/cáp tương thích
|
SM, MM, DS, NZDS, G655,G657 và loại khác
|
|
Độ dài cắt sợi
|
Đường kính lớp phủ: 100μm ~ 3 mm / Độ dài: 5~16 mm
|
|
Đường kính lớp phủ chiết suất
|
80~150 μm
|
|
Chế độ hàn
|
80 chế độ hàn
|
|
Chế độ gia nhiệt
|
20 chế độ gia nhiệt
|
|
Suy hao mối hàn điển hình
|
SM: 0.02dB / MM:0.01dB / DS:0.04dB / NZDS: 0.04dB / G.657: 0.02dB (ITU-T Standard)
|
|
Suy hao phản xạ
|
≥60dB
|
|
Thời gian hàn
|
~7 giây
|
|
Dự tính suy hao mối hàn
|
Có hỗ trợ
|
|
Độ dài ống co nhiệt bảo vệ
|
20~60 mm
|
|
Thời gian gia nhiệt
|
13 giây tiêu chuẩn
|
|
Lưu trữ kết quả
|
22.000 kết quả mối hàn, 22.000 kết quả hấp nhiệt, 2000 hình ảnh mối hàn
|
|
Kiểm tra lực kéo sợi
|
2N
|
|
Điều kiện vận hành
|
Độ cao vận hành: 0~5500m trên mực nước biển, độ ẩm 0~95%, nhiệt độ -25~50°C, tốc độ gió tối đa 15m/s
|
|
Điều kiện lưu trữ
|
Độ ẩm 0~95%, nhiệt độ -40~80°C
|
|
Màn hình
|
Màn hình màu độ phân giải cao 4.3” + cảm ứng
|
|
Độ phóng đại sợi
|
X, Y, XY, X/Y : 380 lần
|
|
Nguồn điện
|
Internal Li-Battery 4000mAh, DC adaptor 15V (điện áp vào AC 85~260V)
|
|
Số lần hàn/gia nhiệt với pin
|
180 lần (hàn + gia nhiệt)
|
|
Cách thức vận hành
|
Cảm ứng + Nút bấm
|
|
Hiệu chuẩn
|
Hiệu chuẩn ARC
|
|
Tuổi thọ điện cực
|
5500 arcs
|
|
Kết nối
|
USB
|
