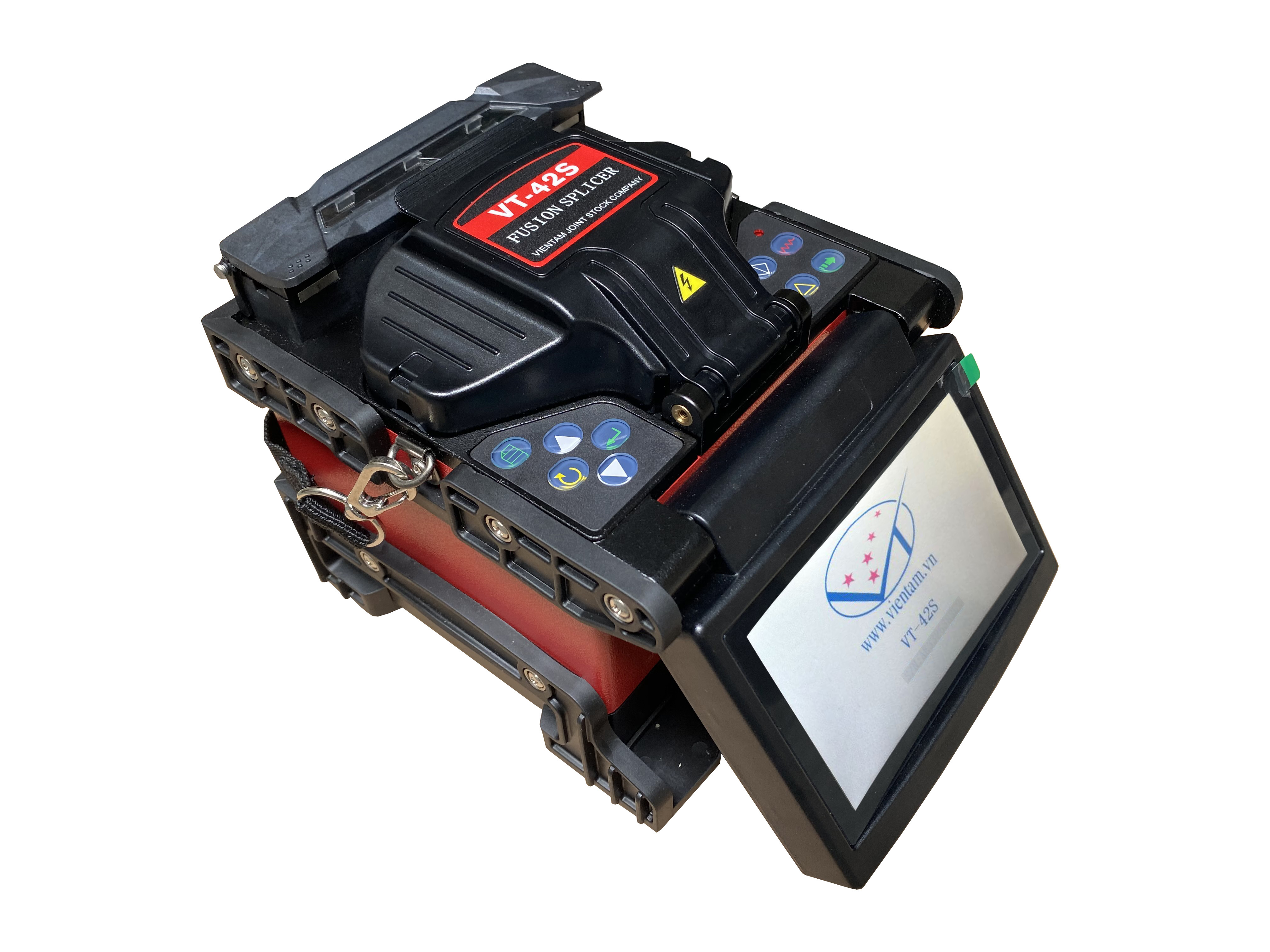

Máy hàn cáp quang thuê bao VT-42S

Tổng quan

VT-42S là máy hàn cáp sợi quang tự động cho sợi quang SM, MM, DS, NZ-DS (G655), EDF và các loại sợi quang khác. VT-42S đảm bảo chất lượng mối hàn cao ngay cả trong điều kiện môi trường khắc nghiệt nhất. VT-42S thực hiện so thẳng lõi sợi theo phương pháp PAS (Profile Alignment System) hoặc căn chỉnh theo vỏ. Bằng các phương pháp này, quá trình so thẳng 2 đầu sợi quang được tự động căn chỉnh và phản hồi động liên tục 2 trục X/Y bởi việc phân tích hình ảnh của 2 camera. Vùng mối hàn mới được bảo vệ bằng lớp phủ ngoài hoặc bộ bảo vệ mối hàn. Bộ bảo vệ mối hàn là 1 ống co nhiệt giảm thiểu suy hao mối hàn khi bị tác động ngoại lực và bền bỉ theo thời gian.



Tính năng

  • Sử dụng Chip tiêu chuẩn công nghiệp với thời gian hàn và gia nhiệt nhanh: ~7 giây hàn và ~13 giây gia nhiệt tiêu chuẩn.
  • Bộ xử lý GPU giúp tăng hiệu suất và giảm mức tiêu thụ điện năng
  • Thùng đựng thiết kế mới: dễ dàng mang theo và có thể sử dụng làm bàn lót
  • Pin dung lượng lớn và điện cực chất lượng cao: pin sử dụng lên đến hơn 250 lần hàn và gia nhiệt liên tục, đồng thời điện cực có tuổi thọ sử dụng lên đến hơn 5500 lần
  • Thiết kế gọn và nhẹ, tích hợp kẹp giữ cáp 2 chế độ thuận tiện khi sử dụng hàn nối cáp thông thường và cáp quang thuê bao đầu cuối (drop cable).
  • Vgroove đôi giúp đặt cáp tốt hơn.
  • Hoàn toàn tự động
  • Chất lượng mối hàn vẫn được đảm bảo ở độ cao 6000m
  • Tính năng tự kiểm tra hệ thống để đảm bảo điều kiện làm việc tốt nhất
  • Màn hình màu 4.3 inch độ phân giải cao
  • Chức năng tạm dừng, thuận tiện cho việc nghiên cứu phân tích
  • Lưu trữ 12.000 mẫu kết quả mối hàn
  • Kết nối USB & DC IN
  • 2 Camera X/Y có độ phóng đại hơn 450 lần
  • Phương pháp căn chỉnh lõi theo công nghệ PAS, VT-42S vẫn có thể căn chỉnh theo vỏ trong trường hợp căn chỉnh theo lõi không khả thi.
  • Chế độ bảo hành: Máy hàn sẽ được thay thế linh, phụ kiện chính hãng và miễn phí trong thời gian 24 tháng. Viễn Tâm cam kết xử lý bảo hành tối đa trong vòng 24h-48h làm việc từ lúc nhận được máy. Đối với trường hợp khẩn cấp, công ty sẽ hỗ trợ ứng cứu thiết bị khác để sử dụng trong thời gian xử lý.

Thông số kỹ thuật

Model:

VT-42S

Kích thước:

122mm(Dài)*122mm(Rộng)*130mm(Cao)

Trọng lượng:

~1.98KG (bao gồm pin)

Số sợi quang:

Sợi đơn

Loại sợi/cáp tương thích:

SM, MM, DS, NZDS, G655,G657 và loại khác

Độ dài cắt sợi:

Đường kính: : 0.1~1 mm/ Độ dài: 5~16 mm

Đường kính lớp phủ chiết suất:

80~150 μm

Chế độ hàn:

100 chế độ hàn

Chế độ gia nhiệt:

10 chế độ gia nhiệt

Suy hao mối hàn điển hình:

SM: 0.02dB / MM:0.01dB / DS:0.04dB / NZDS: 0.04dB / G.657: 0.02dB(ITU-T Standard)

Suy hao phản xạ:

≥60dB

Thời gian hàn:

~7 giây

Dự tính suy hao mối hàn:

Có hỗ trợ

Độ dài ống co nhiệt bảo vệ:

20~60 mm

Thời gian gia nhiệt:

Thời gian gia nhiệt chuẩn: ~13 giây

Lưu trữ kết quả:

12.000 kết quả

Kiểm tra lực kéo sợi:

2N

Điều kiện vận hành:

Độ cao vận hành: 0~6000m trên mực nước biển, độ ẩm 0~95%, nhiệt độ -10~50°C, tốc độ gió tối đa 15m/s

Điều kiện lưu trữ:

Độ ẩm 0~95%, nhiệt độ -40~80°C

Màn hình:

Màn hình màu độ phân giải cao 4.3”

Độ phóng đại sợi:

X, Y, XY, X/Y : >450 lần

Nguồn điện:

Internal Li-Battery 6500mAh, DC adaptor 15V, DC 10~15VDC

Số lần hàn/gia nhiệt với pin:

>250 lần (hàn + gia nhiệt)

Cách thức vận hành:

Nút bấm

Hiệu chuẩn:

Hiệu chuẩn ARC

Tuổi thọ điện cực:

>5500 arcs

Kết nối:

USB

Loại sợi quang thích hợp:

SM(ITU-T G.652&G.657) / MM(ITU-T G.651) / DS(ITU-T G.653) / NZDS(ITU-T G.655)



Trọng lượng và kích thước:



Dài: 122mm

Rộng: 122mm

Cao: 130mm

Trọng lượng: ~1.98kg bao gồm pin

Đóng gói:

 Bao gồm

Máy hàn cáp quang VT-42S

 Item No: VT00001

Dao cắt sợi quang VT-42SC

Item No: VT00002

Dụng cụ chuốt sợi

Item No: VT00003

Adaptor VT-42SA

Item No: VT00004

Khay làm mát

Item No: VT00005

Khay đựng dụng cụ

Item No: VT00006

Dụng cụ vệ sinh V groove

Item No: VT00007

Hướng dẫn sử dụng

Item No: VT00008

Dụng cụ chuốt cáp

Item No: VT00009

Máp đo công suất quang mini VT-42OPC-C

Item No: VT00010

 Thùng đựng máy hàn + quai đeo

Item No: VT00011





Co nhiệt + ODF 1FO ( cho cáp thuê bao):



Tài liệu sản phẩm

Tải về thông số kỹ thuật:
Tải về hướng dẫn sử dụng:
