Tổng quan

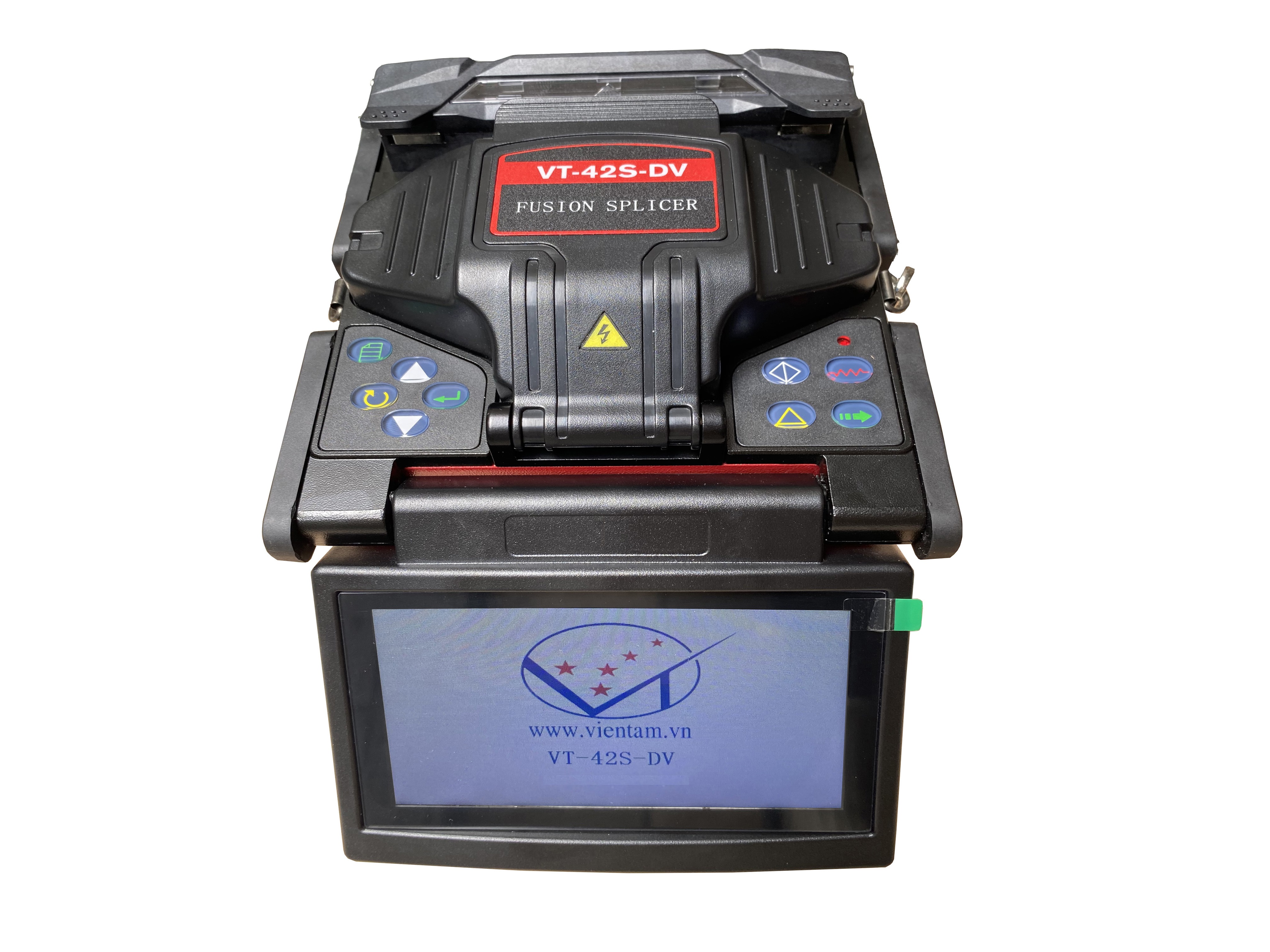

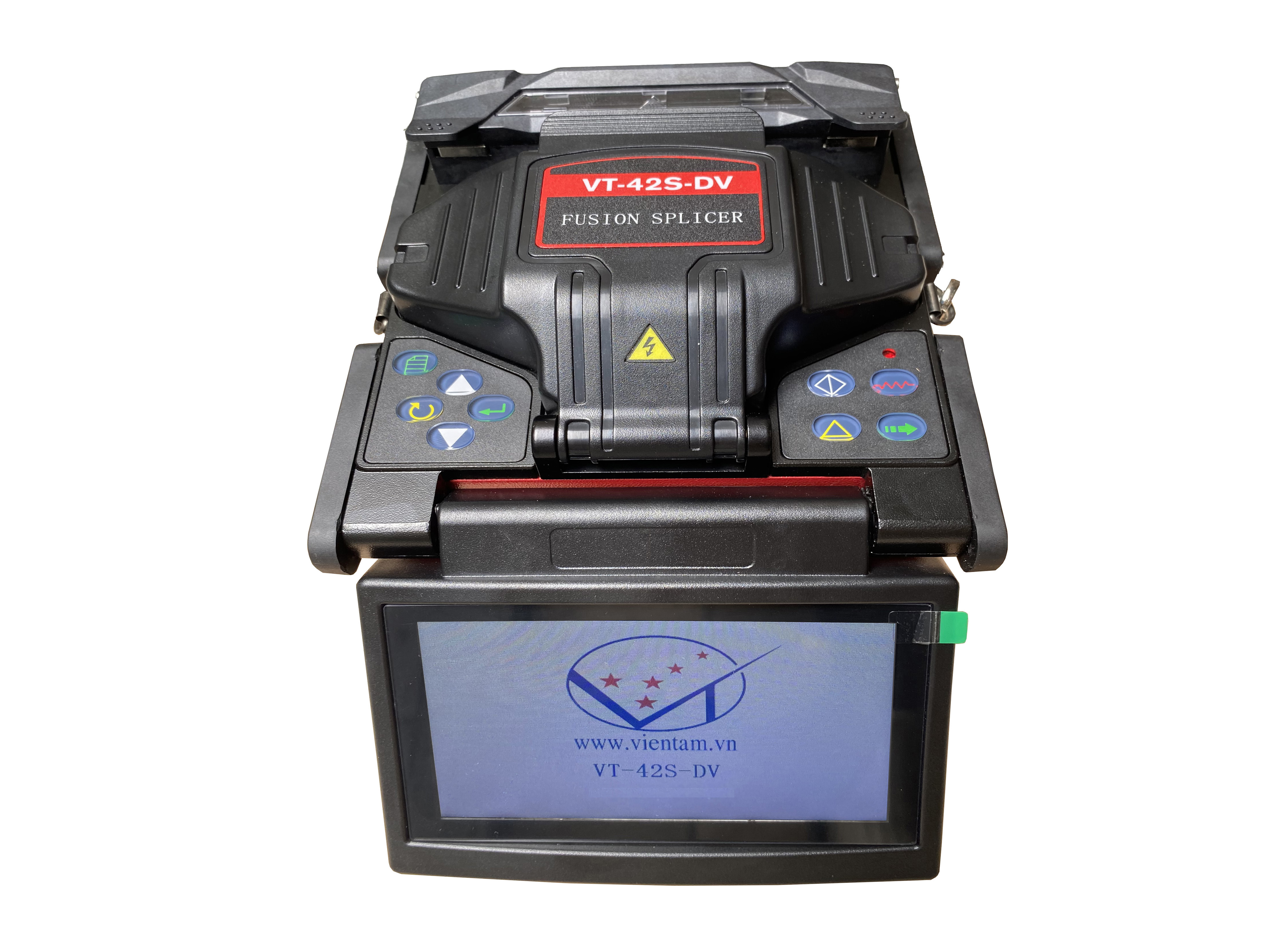

VT-42S-DV là máy hàn cáp sợi quang tự động cho sợi quang SM, MM, DS, NZ-DS (G655), EDF và các loại sợi quang khác. Vali đụng và khay làm việc cung cấp nhiều tùy chọn để tận dụng tốt nhất không gian làm việc có sẵn. VT-42S thực hiện so thẳng theo lõi sợi. Bằng các phương pháp này, quá trình so thẳng 2 đầu sợi quang được tự động căn chỉnh và phản hồi động liên tục 2 trục X/Y bởi việc phân tích hình ảnh của 2 camera. Vùng mối hàn mới được bảo vệ bằng lớp phủ ngoài hoặc bộ bảo vệ mối hàn. Bộ bảo vệ mối hàn là 1 ống co nhiệt giảm thiểu suy hao mối hàn khi bị tác động ngoại lực và bền bỉ theo thời gian.
Tính năng
- Thời gian hàn và gia nhiệt nhanh: ~7 giây hàn và ~13 giây gia nhiệt tiêu chuẩn.
- Bộ xử lý GPU giúp tăng hiệu suất và giảm tiêu thụ điện năng
- Pin dung lượng lớn và điện cực chất lượng cao: pin sử dụng lên đến hơn 250 lần hàn và gia nhiệt liên tục, đồng thời điện cực có tuổi thọ sử dụng lên đến hơn 5500 lần
- Hàn nối cáp thông thường và cáp quang thuê bao đầu cuối (drop cable).
- Vgroove đôi giúp đặt cáp tốt hơn.
- Hoàn toàn tự động
- Chất lượng mối hàn vẫn được đảm bảo ở độ cao 5000m
- Tính năng tự kiểm tra hệ thống để đảm bảo điều kiện làm việc tốt nhất
- Màn hình màu 4.3 inch độ phân giải cao
- Chức năng tạm dừng, thuận tiện cho việc nghiên cứu phân tích
- Lưu trữ 10.000 mẫu kết quả mối hàn
- Kết nối USB & DC IN
- 2 Camera X/Y có độ phóng đại hơn 400 lần
- Hiển thị sợi quang theo từng trục X, Y; hoặc cả X và Y cùng một lúc
- Công nghệ Core-Alignment PAS với 4 motor căn chỉnh
- Chống sốc, chống bụi và chống thấm nước.
- Chế độ bảo hành: Máy hàn sẽ được thay thế linh, phụ kiện chính hãng và miễn phí trong thời gian 24 tháng. Viễn Tâm cam kết xử lý bảo hành tối đa trong vòng 24h-48h làm việc từ lúc nhận được máy. Đối với trường hợp khẩn cấp, công ty sẽ hỗ trợ ứng cứu thiết bị khác để sử dụng trong thời gian xử lý.
Thông số kỹ thuật
|
Model:
|
VT-42S-DV
|
|
Kích thước:
|
122mm（Dài）*122mm（Rộng）*130mm（Cao）
|
|
Trọng lượng:
|
~1.85KG (bao gồm pin)
|
|
Số sợi quang:
|
Sợi đơn
|
|
Loại sợi/cáp tương thích:
|
SM, MM, DS, NZDS, G655,G657 và loại khác
|
|
Độ dài cắt sợi:
|
Đường kính: : 0.1~3.0 mm/ Độ dài: 5~16 mm
|
|
Đường kính lớp phủ chiết suất:
|
80~150 μm
|
|
Chế độ hàn:
|
100 chế độ hàn
|
|
Chế độ gia nhiệt:
|
10 chế độ gia nhiệt
|
|
Suy hao mối hàn điển hình:
|
SM: 0.02dB / MM:0.01dB / DS:0.04dB / NZDS: 0.04dB / G.657: 0.02dB(ITU-T Standard)
|
|
Suy hao phản xạ:
|
≥60dB
|
|
Thời gian hàn:
|
~7 giây
|
|
Dự tính suy hao mối hàn:
|
Có hỗ trợ
|
|
Độ dài ống co nhiệt bảo vệ:
|
20~60 mm
|
|
Thời gian gia nhiệt:
|
Thời gian gia nhiệt chuẩn: ~13 giây
|
|
Lưu trữ kết quả:
|
10.000 kết quả
|
|
Kiểm tra lực kéo sợi:
|
2N
|
|
Điều kiện vận hành:
|
Độ cao vận hành: 0~5000m trên mực nước biển, độ ẩm 0~95%, nhiệt độ -10~50°C, tốc độ gió tối đa 15m/s
|
|
Điều kiện lưu trữ:
|
Độ ẩm 0~95%, nhiệt độ -40~80°C
|
|
Màn hình:
|
Màn hình màu độ phân giải cao 4.3”
|
|
Độ phóng đại sợi:
|
X, Y, XY, X/Y : >400 lần
|
|
Nguồn điện:
|
Internal Li-Battery 6500mAh, DC adaptor 15V, DC 10~15VDC
|
|
Số lần hàn/gia nhiệt với pin:
|
>250 lần (hàn + gia nhiệt)
|
|
Cách thức vận hành:
|
Nút bấm
|
|
Hiệu chuẩn:
|
Hiệu chuẩn ARC
|
|
Tuổi thọ điện cực:
|
>5500 arcs
|
|
Kết nối:
|
USB
|
|
Loại sợi quang thích hợp:
|
SM(ITU-T G.652&G.657) / MM(ITU-T G.651) / DS(ITU-T G.653) / NZDS(ITU-T G.655)
|
