Tổng quan

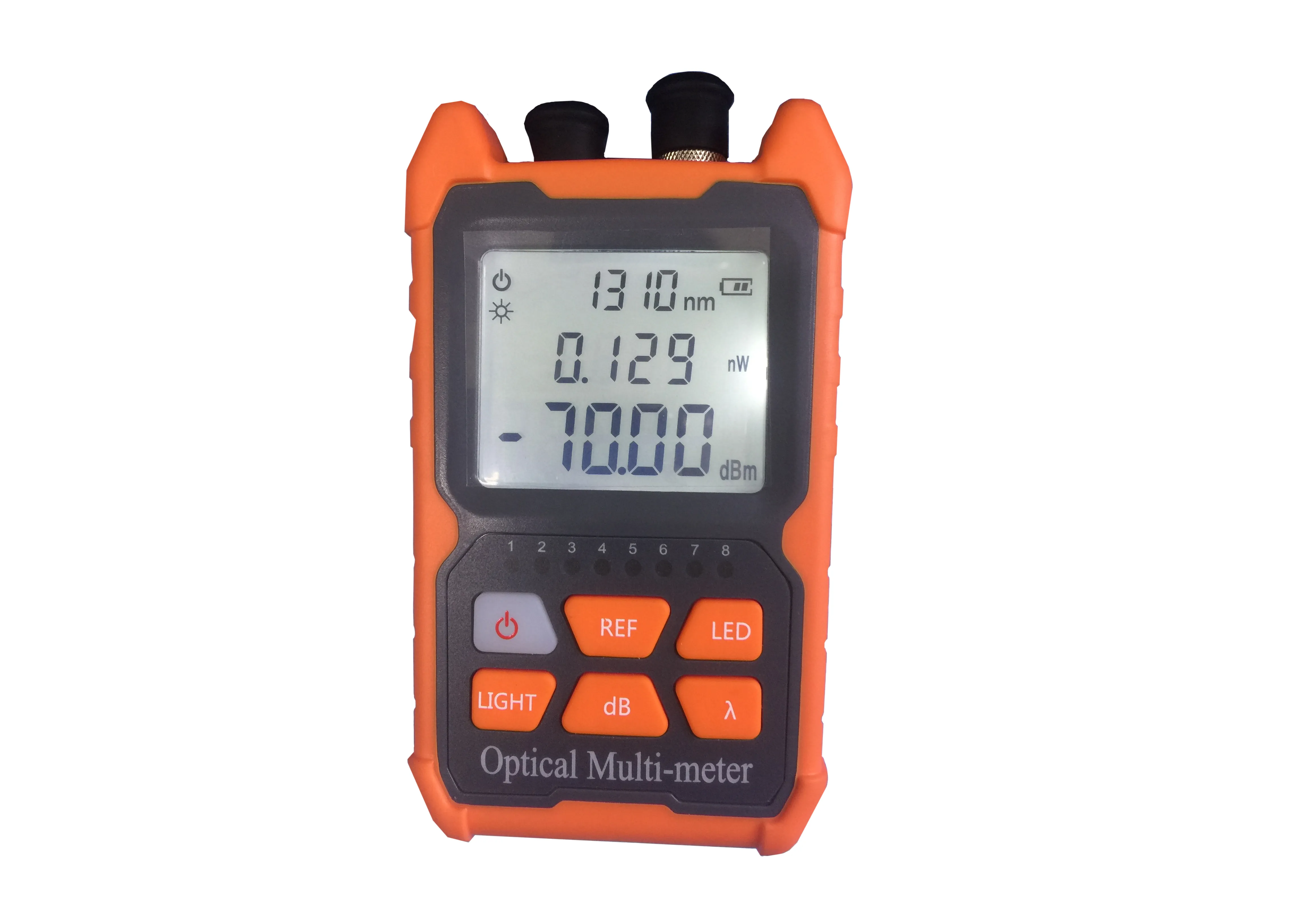

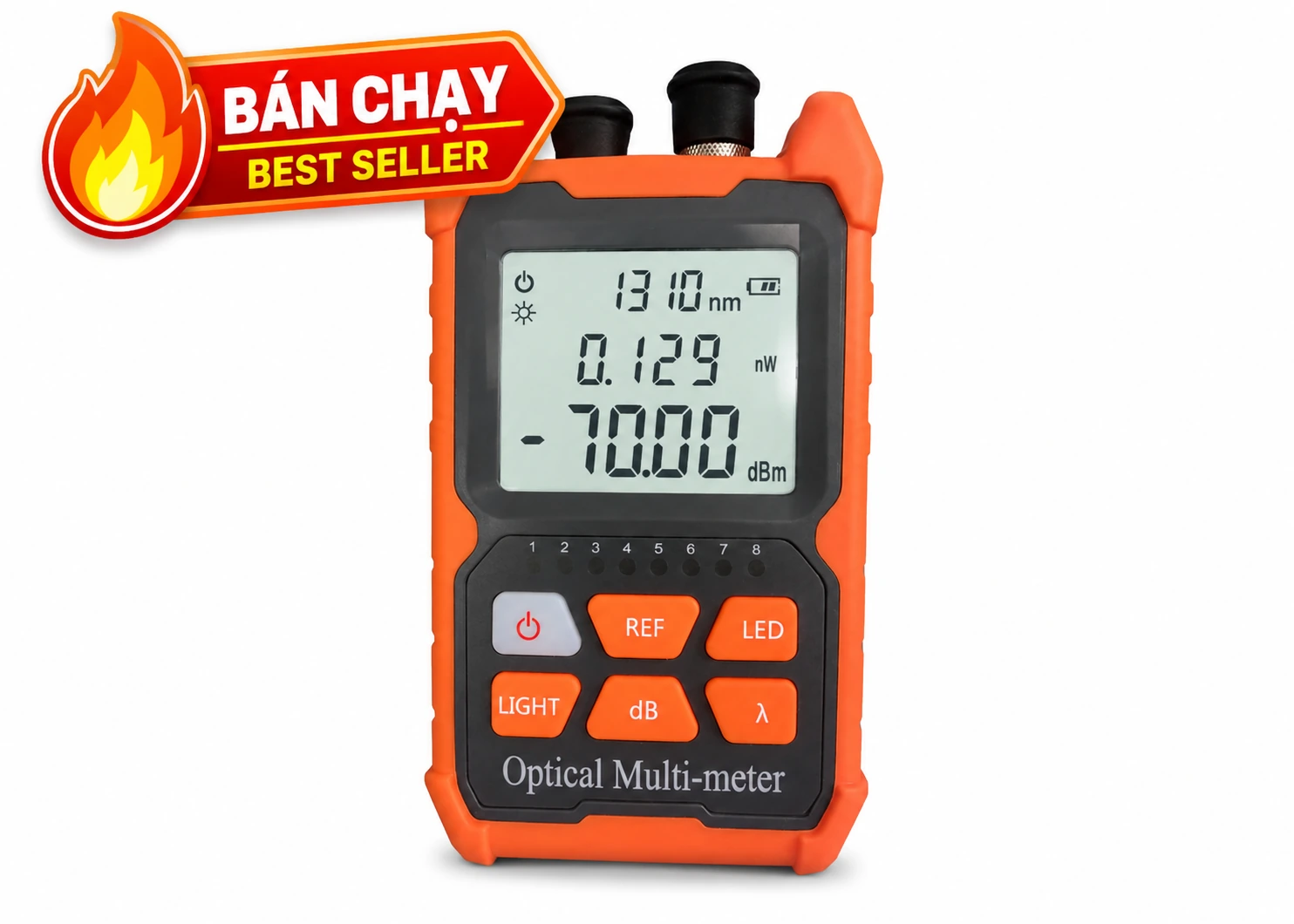

Máy đo cầm tay Mini VT-42OPC series là sản phẩm tích hợp chức năng đo công suất quang (OPM) và phát tín hiệu ánh sáng đỏ để soi xác định sợi quang (VFL). Máy sử dụng để đo công suất tín hiệu quang, kiểm tra suy hao tín hiệu đường dây quang và kiểm tra đứt cáp quang. Một bộ vi xử lý đơn được tích hợp để điều khiển toàn bộ các chức năng đo và kiểm tra.
Máy đo cầm tay Mini VT-42OPC series có 2 loại:
- VT-42OPC: sử dụng 2 pin tiểu AAA.
Ngoài ra, máy đo có thể được sử dụng nguồn cấp qua cổng Micro USB (tương tự smart phone thông dụng ), cực kỳ tiện lợi cho người sử dụng.
- VT-42OPC-C: sử dụng pin sạc Lithium 3.7V - 850mAh. Cổng sạc Micro USB thông dụng tiện lợi.
Tính năng
- Chức năng bộ nhớ bước sóng
- Tự động tắt máy
- Trình tự RJ45 (tùy chọn)
- Bộ theo dõi RJ45 (tùy chọn)
- Hỗ trợ hiệu chuẩn người dùng
- Khôi phục cài đặt gốc
- Hỗ trợ giao diện SC/FC/ST
- Tiết kiệm năng lượng thông minh
- Hỗ trợ hiển thị đồng thời tuyến tính (mW) và phi tuyến tính (dBm)
Thông số kỹ thuật
| Model |
VT-42OPC-C |
| * CHỨC NĂNG ĐO CÔNG SUẤT QUANG (OPM) |
| Bước sóng |
800mm ~ 1700mm |
| Loại giao diện |
Đầu nối đa năng FC/SC/ST |
| Loại đầu dò |
InGaAs |
| Phạm vi đo |
-70dBm ~ + 7.2dBm |
| Sai số |
± 5% |
| Bước sóng hiệu chỉnh |
850/980/1300/1310/1490/1550/1625/1650nm |
| Độ phân giải hiển thị |
Hiển thị tuyến tính: 0.1%
Hiển thị Logarithm: 0.01dBm
|
| * CHỨC NĂNG SOI QUANG (VFL) |
| Bước sóng |
650nm±30nm |
| Công suất ngõ ra |
11.3mW |
| Tần số nhận diện |
CW/1Hz/2Hz |
| Cổng kết nối quang |
Đầu nối đa năng FC/SC/ST |
| * CÁC THÔNG SỐ MÔI TRƯỜNG |
| Nguồn cung cấp |
Pin sạc Lithium 3.7V - 850mAh |
| Thời gian tắt máy tự động |
10 phút |
| Nhiệt độ hoạt động |
-10°C ~ + 50°C |
| Nhiệt độ lưu trữ |
-40°C ~ + 70°C |
| Độ ẩm tương đối |
0 ~ 95%, không ngưng tụ |
| Kích thước |
112mm x 66mm x 30mm |
| Trọng lượng |
150g |
