Tổng quan

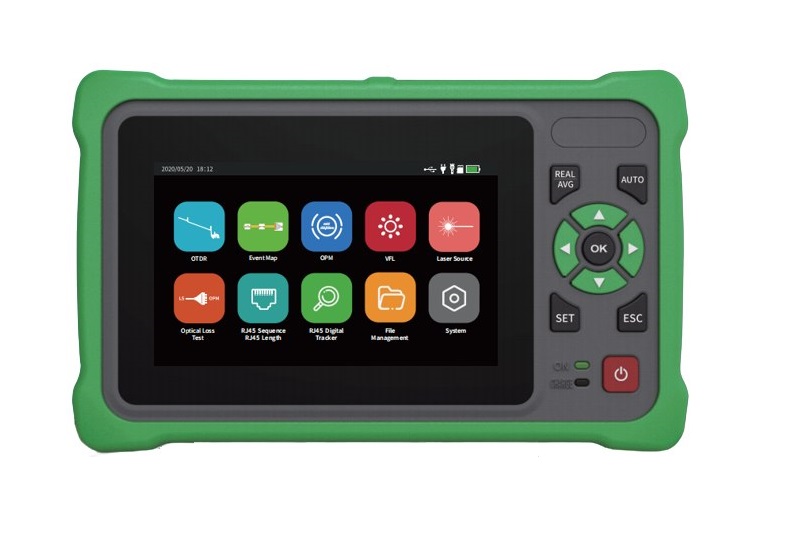

Máy đo OTDR mini VT-42MP AS là một thiết bị đo quang đa chức năng, tích hợp OTDR, bản đồ sự kiện (Event Map), đo công suất quang (OPM), soi xác định sợi quang (VFL), phát nguồn tín hiệu quang (LS), kiểm tra mất quang (OLT), kiểm tra trình tự/độ dài đường cáp mạng, theo dõi cáp mạng và các chức năng khác. Thiết bị có màn hình cảm ứng và phím. Đây là trợ lý phù hợp cho việc xây dựng, lắp đặt và bảo trì cáp quang, nghiệm thu dự án và sửa chữa tại chỗ.
Tính năng
- Máy đo tích hợp tối ưu các chức năng đo kiểm, bảo trì cáp quang cần thiết nhất bao gồm OTDR/OPM/LS/OFR/VFL/OLT/Event Map và kiểm tra cáp mạng RJ45 với chi phí thấp nhất.
- Chức năng OTDR có khả năng đo lên đến 260km và vùng tối (không đo được) rất ngắn.
- Chức năng OPM đo được đến 8 bước sóng, tùy chọn được với đầu nối quang đa năng, có thể đo công suất quang từ -50dBm ~ +26dBm hoặc -70dBm ~ +10dBm.
- Chức năng Event Map: cho phép xây dựng bản đồ đặc tính tuyến quang một cách thông minh
- và tự động chỉ cần một nút thao tác để thực hiện. Bản đồ hiển thị các thông tin đầy đủ về các thành phần trên tuyến cáp đo kiểm (mối hàn, connector, điểm đầu, điểm cuối …).
- Bài đo chuyên gia cho cài đặt các thông số như: độ dài cuộn bù đầu, độ dài cuộn bù cuối, chiều dài cáp, độ rộng xung, thời gian đo trung bình.
- Máy đo tích hợp sẵn cuộn bù để phát hiện sự kiện đầu tiên của tuyến cáp, giúp người đo không phải mang theo cuộn bù.
- Thiết bị có khả năng phát hiện trên tuyến quang có tín hiệu (giúp kỹ thuật viên nhận biết tuyến quang có tín hiệu).
- Máy đo có thể kết nối USB đến máy tính PC để thuận tiện việc truyền file kết quả sang máy tính, có hỗ trợ phần mềm biên soạn file kết quả đo kèm theo.
- Máy đo hỗ trợ kết nối không dây với smartphone, tablet qua bluetooth giúp người dùng dễ dàng điều khiển, vận hành từ xa, kết xuất dữ liệu khi đo ở hiện trường.
- Thiết kế máy đo nhỏ gọn, chắc chắn, tiện dụng và có vỏ chống va đập, chống bụi (IP5X), chống nước (IPX2). Dễ dàng mang theo và bảo trì.
- Màn hình cảm ứng lớn 4.3” LCD màu với độ phân giải 800*480pixel, cho phép hiển thị kết quả đo full màn hình. Có kèm theo túi đựng đẹp, gọn, chống sốc cho máy đo.
- Thời gian khởi động ngắn, ít hơn 05s. Thời gian đo kiểm nhanh với chỉ một thao tác nhấn, tự động cho kết quả đo sau 5s. Hỗ trợ tùy chọn cho kết quả đo sau 5s; 15s … 180s.
- Máy đo hỗ trợ đầu đo đa năng tương thích các chuẩn SC/APC hoặc SC/UPC, hỗ trợ chuyển đổi qua lại.
- Tích hợp pin Lithium dung lượng cao lên đến 5400 mAh, có thể sử dụng đo liên tục 12 giờ và chế độ chờ hơn 20 giờ, có cơ chế tiết kiệm pin theo tùy chọn: màn hình tự tắt sau 10’; 30’; 2min; 5min; 10min; không tắt. Có chế độ tự động tắt máy sau: 5’; 15’; 30’; 60’; 120’; không tắc
- Sạc pin bằng cổng USB Type-C (tương tự smart phone thông dụng), cực kỳ tiện lợi cho người sử dụng.
Thông số kỹ thuật
|
CHỨC NĂNG ĐO OTDR
|
|
Model
|
|
|
Chức năng
|
4.3”LCD cảm ứng.1310/1550nm, OTDR+VFL+LS+OPM+ OLT+ OFR +Event Map (lập bản đồ sự kiện)+kiểm tra chuẩn, đo chiều dài và dò cáp mạng+đèn LED
|
|
Bước sóng
|
1310nm/1550nm±20nm
|
|
Dải động làm việc
|
30/28 dB
|
|
Vùng tối sự kiện
|
1.5 m
|
|
Vùng tối suy hao
|
8 m
|
|
Độ rộng xung
|
0.5m
|
|
Độ rộng xung
|
3ns ~ 20µs
|
|
Phạm vi đo
|
0.1/0.3/0.5/1.25/2.5/5/10/20/40/80/125/260km
|
|
Sai số đo khoảng cách
|
± ( 0.75m + Khoảng thời gian mẫu + 0.005% x Khoảng cách đo ), (Chưa bao gồm sai số đo IOR)
|
|
Đơn vị đo
|
Km, m, mi, kft (m hiển thị đối với khoảng cách ngắn)
|
|
Sai số tuyến tính đo suy hao
|
± 0.03dB / dB
|
|
Số điểm lấy mẫu
|
≥160K
|
|
Độ phân giải lấy mẫu
|
≤5cm
|
|
Dải hiển thị
|
1.25dB ~ 40dB
|
|
Độ phân giải hiển thị
|
≤ 1cm
|
|
Chỉ số khúc xạ
|
1.0 ~ 2.0 , theo bước 0.0001 (IOR Setting)
|
|
Độ phân giải con trỏ trong khoảng
|
± 0,01dB
|
|
Độ phân giải hiển thị trong khoảng
|
± 0,01dB
|
|
Độ phân giải lấy mẫu trong khoảng
|
± 0,01dB
|
|
Mức ngưỡng
|
-11 to -99 dB theo bước 1 dB
|
|
Lưu trữ dữ liệu
|
8GB（≥20 000 đồ thị đo） Định dạng tập tin: .SOR
|
|
Cấp độ an toàn Laser
|
Lớp II
|
|
Cổng kết nối quang
|
SC/APC hoặc SC/UPC
|
|
Kiểm tra đầu nối
|
Có
|
|
Phương pháp đo khoảng cách
|
Tự động hoặc qua con trỏ
|
|
Đơn vị hiển thị khoảng cách
|
Km, m, mi, kft (m hiển thị đối với khoảng cách ngắn)
|
|
CHỨC NĂNG ĐO CÔNG SUẤT QUANG (OPM)
|
|
Bước sóng
|
800nm ~ 1700nm
|
|
Phạm vi đo
|
-50dBm ~ + 26dBm hoặc -70dBm ~ + 10dBm
|
|
Sai số
|
± 5 %
|
|
Nhận diện tần số phát quang
|
CW/270/330/1kHz/2kHz
|
|
Bước sóng hiệu chỉnh
|
850nm /980nm /1300nm /1310nm /1490nm /1550nm /1625nm /1650nm
|
|
Loại giao diện
|
Đầu nối đa năng FC/SC/ST
|
|
CHỨC NĂNG PHÁT NGUỒN LASER (LS)
|
|
Loại Diod Laser
|
FP-LD
|
|
Bước sóng
|
1310nm/1550nm±20nm
|
|
Công suất ngõ ra
|
≥ -5dBm
|
|
Tần số điều chế
|
CW/270/330/1kHz/2kHz
|
|
Độ ổn định
|
CW , £ 0.5dB / 15 phút (thao tác sau 15 phút của làm nóng)
|
|
Cổng kết nối quang
|
SC/APC hoặc SC/UPC
|
|
CHỨC NĂNG SOI QUANG (VFL)
|
|
Bước sóng
|
650nm ±20nm
|
|
Công suất ngõ ra
|
≥ 10mW
|
|
Tần số nhận diện
|
CW / 1Hz / 2Hz
|
|
Cấp độ an toàn Laser
|
Lớp IIIR
|
|
Khoảng cách
|
≥10km
|
|
Cổng kết nối quang
|
FC / SC / ST
|
|
CHỨC NĂNG ĐO CÁP MẠNG RJ45
|
|
Phạm vi đo
|
300 m
|
|
Đơn vị đo
|
m/km/ft
|
|
Test thứ tự cáp mạng
|
Có
|
|
Dò cáp mạng
|
Có
|
|
CÁC THÔNG SỐ KHÁC
|
|
Màn hình hiển thị
|
Màn hình màu cảm ứng LCD 4.3" (800*480pixel)
|
|
Cập nhật phần mềm
|
USB Type-C
|
|
Kết nối không dây
|
Bluetooth
|
|
Định dạng tập tin
|
.SOR, định dạng tập tin theo chuẩn Bellcore
|
|
Cập nhật phần mềm
|
Qua PC hoặc USB
|
|
Nguồn cung cấp
|
Bộ chuyển đổi điện áp AC 100-240VAC, 50/60 Hz sang 5VDC - 2A.
|
|
Pin sạc Lithium: 3.7 V, 5400 mAh
|
|
Thời gian sử dụng pin
|
Trạng thái đo liên tục ~12 giờ ; trạng thái chờ ~ 20 giờ
|
|
Nhiệt độ hoạt động
|
-100C ~ + 500C
|
|
Nhiệt độ lưu trữ
|
-400C ~ + 700C
|
|
Độ ẩm tương đối
|
0 ~ 95 % không ngưng tụ
|
|
Trọng lượng
|
≤ 500g
|
|
Kích thước
|
173×109×45mm
|
