Máy đo đa năng OTDR VT-42MP-PON (Smart OTDR)

Tổng quan

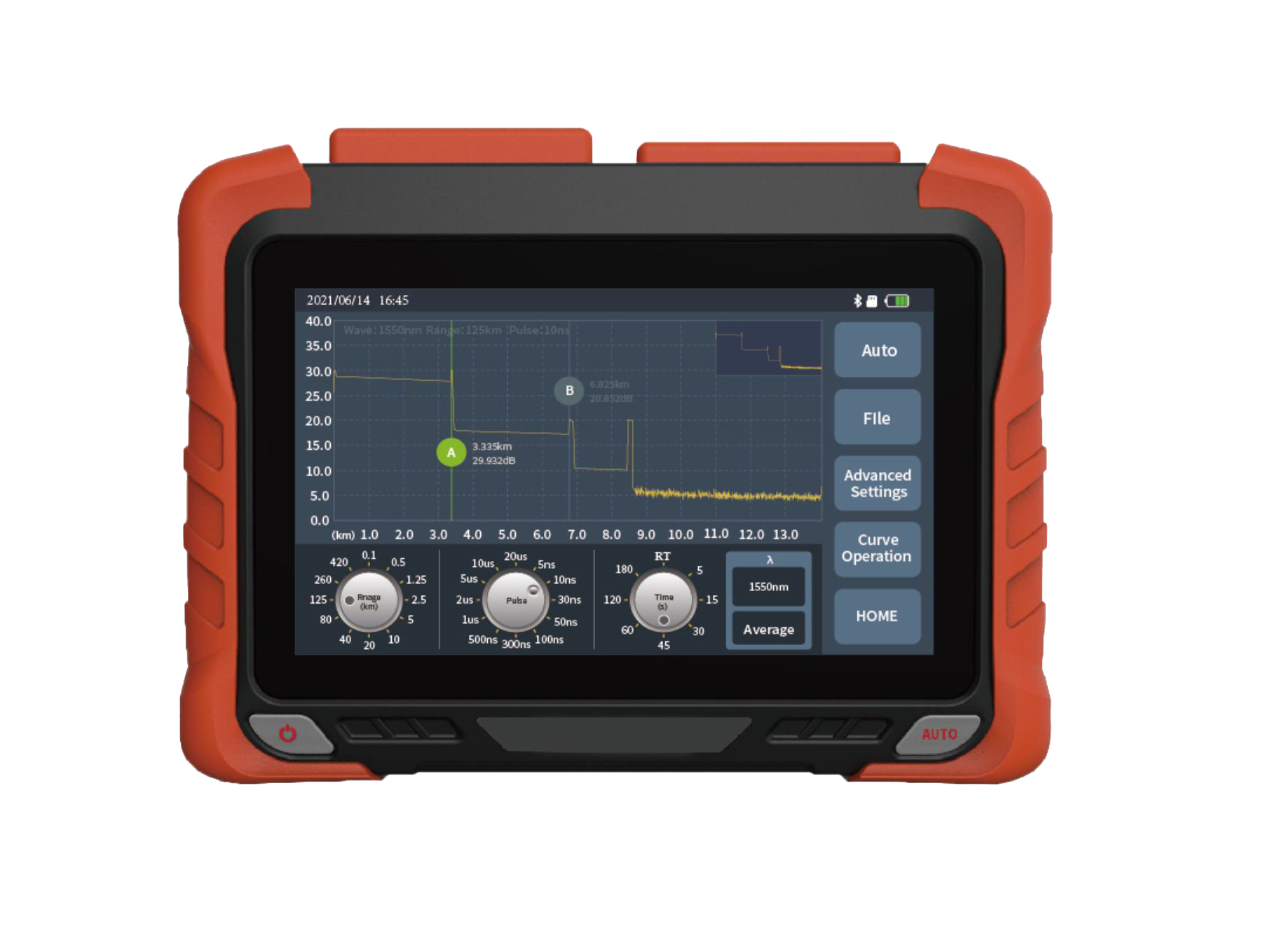

Máy đo đa năng OTDR VT-42MP-PON sử dụng màn hình cảm ứng điện dung 7 inch, tích hợp 9 module. Với thiết kế phần cứng thông minh xuất sắc, độ chính xác của bài kiểm tra sợi ngắn và kiểm tra tự động cao hơn. Nó có thể kiểm tra splitter 1:64. Được trang bị các chức năng kiểm tra Ethernet phong phú (Ping/PPOE, v.v.), hỗ trợ điều khiển qua ứng dụng. VT-42MP-PON được sử dụng để kiểm tra độ dài, suy hao và chất lượng kết nối của sợi quang, và được áp dụng trong xây dựng công trình, kiểm tra bảo dưỡng cáp quang, nghiệm thu dự án và sửa chữa tại chỗ.

Tính năng

  • Vùng chết sự kiện thấp 0.5m
  • Hỗ trợ kiểm tra SM/MM/SM+MM
  • Phát hiện trực tuyến, bảo vệ chủ động APD hiệu quả
  •  Hỗ trợ giao thức sạc nhanh và sạc dự phòng
  • Kiểm tra Ethernet, hỗ trợ Ethernet Remote Test
  • Kiểm tra trực tuyến mạng PON
  • Dải động tối đa 45dB
  • Hoạt động không dây của APP di động
  • Tích hợp OTDR/VFL/LS/OPM/Event Map/End Detection/Optical Loss Test/Ethernet test/ Remote test/File management

Thông số kỹ thuật

CHỨC NĂNG ĐO OTDR

Model

VT - 42MP - PON

Kiểu sợi quang

G.652

Bước sóng

1310nm/1550nm±20nm

1625nm±15nm (đã lọc)

Bộ lọc

Vượt qua cao>1595nm
Sự cách ly>40dB
(1270nm~1585nm)

Dải động làm việc

43dB/41dB/41dB

Vùng tối sự kiện

0.5m

Vùng tối suy hao

3m

Vùng mù PON

28m

Phạm vi đo

100m/500m/1.25km/2.5km/5km/10km/20km/40km/80km/125km/260km/420km

Độ rộng xung

3ns/5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/1000ns/ 2000ns/3000ns/5000ns/8000ns/10000ns/20000ns

Sai số đo khoảng cách

± ( 0.75m + Khoảng thời gian mẫu + 0.005% x Khoảng cách đo )

Đơn vị đo

Km, m, mi, kft (m hiển thị đối với khoảng cách ngắn)

Sai số tuyến tính đo suy hao

± 0.03dB / dB

Số điểm lấy mẫu

≥256k

Độ phân giải lấy mẫu

≤5cm

Dải hiển thị

0 ~ 40dB

Độ phân giải hiển thị

≤ 1cm

Độ chính xác phản xạ

± 2dB

Độ phân giải suy hao

±0.001dB

Ngưỡng tổn thất

0.01dB

Chỉ số khúc xạ

1.0 ~ 2.0 , theo bước 0.0001 (IOR Setting)

Độ phân giải con trỏ  trong khoảng

± 0,01dB

Độ phân giải hiển thị trong khoảng

± 0,01dB

Độ phân giải lấy mẫu trong khoảng

± 0,01dB

Mức ngưỡng

-11 to -99 dB theo bước 1 dB

Định dạng tập tin

Định dạng tệp chuẩn SOR

Phân tích tổn thất

4 – Phương pháp điểm / 5 - Phương pháp điểm

Cấp độ an toàn Laser

Lớp II

Lưu trữ dữ liệu

Bộ nhớ trong: 2GB, 220.000 lưu đồ ; Bộ nhớ mở rộng: 64GB

Cổng kết nối quang

SC/APC of UPC ( Có thể chuyển đổi FC , ST )

Tốc độ làm mới

4Hz ( Typ . )

Cổng truyền dữ liệu

USB-A , Type-C port, RJ45 LAN 10M/100Mbit/s

CHỨC NĂNG ĐO CÔNG SUẤT QUANG (OPM)

Bước sóng

800nm ~ 1700nm

Cổng kết nối quang

FC / SC / ST

Phạm vi đo

-50dBm ~+ 26dBm / -70dBm ~+ 6dBm

Sai số

± 5 %

Bước sóng hiệu chỉnh

850nm /980nm /1300nm /1310nm /1490nm /1550nm /1625nm /1650nm

CHỨC NĂNG PHÁT NGUỒN LASER (LS)

Loại Diod Laser

FP-LD

Bước sóng

Phù hợp với bước sóng đầu ra OTDR

Công suất ngõ ra

≥ -5dBm

Tần số điều chế

CW/270Hz/1Hz/2Hz

Độ ổn định

CW , £ 0.5dB / 15 phút (thao tác sau 15 phút của làm nóng)

Cổng kết nối quang

SC/APC of UPC ( Có thể chuyển đổi FC , ST )

CHỨC NĂNG SOI QUANG (VFL)

Bước sóng

650nm ±20nm

Công suất ngõ ra

≥ 10mW

Tần số nhận diện

CW / 1Hz / 2Hz

Cấp độ an toàn Laser

Lớp III

Khoảng cách

≥10km

Cổng kết nối quang

FC / SC / ST

Các thông số khác

Màn hình hiển thị

Mà hình màu LCD 7 inch + Cảm ứng ; Độ phân giải: 800x480

Cập nhật phần mềm

Qua PC hoặc USB

Nguồn cung cấp

Bộ chuyển đổi điện áp: Vào : 100V ~ 240V , 50 / 60Hz
Ra : 5V/3A, 9V/2A, 12V/1.5A ; Cáp sạc chuẩn Type-C
Pin sạc Lithium: 3.7V, 10680mAh

Nhiệt độ hoạt động

-100C ~ + 500C

Nhiệt độ lưu trữ

-400C ~ + 700C

Độ ẩm tương đối

0 ~ 95 % không ngưng tụ

Trọng lượng

≤ 1.2kg

Kích thước

215mm x 160mm x 50mm
