Tổng quan

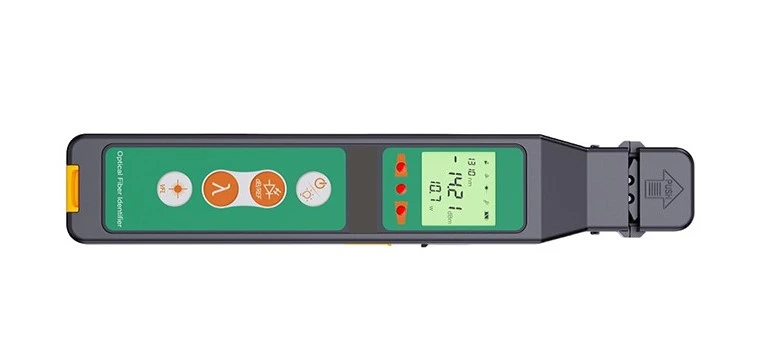

VT-42OFI-A là thiết bị cầm tay tích hợp nhận dạng tín hiệu trên sợi quang, đo công suất quang OPM và đèn soi lỗi VFL, hỗ trợ kỹ thuật viên trong công việc kiểm tra, thi công và bảo trì mạng quang.
Thiết bị hỗ trợ các đường kính sợi 0.25/0.9/2.0/3.0 mm mà không cần thay đầu kẹp. Đèn LED chiếu sáng và màn hình có đèn nền giúp thao tác thuận tiện tại những vị trí thiếu sáng.
Tính năng
-
Tích hợp 3 chức năng: Nhận dạng sợi quang, đo công suất quang và soi lỗi bằng ánh sáng đỏ.
-
Nhận dạng tín hiệu tự động: Hỗ trợ CW, 270 Hz, 1 kHz và 2 kHz.
-
Chỉ thị hướng tín hiệu: Đèn LED trái/phải giúp xác định hướng truyền tín hiệu trên sợi.
-
Không cần thay đầu kẹp: Sử dụng với các đường kính sợi 0.25, 0.9, 2.0 và 3.0 mm.
-
VFL công suất 10 mW: Bước sóng 650 nm, khoảng cách kiểm tra 5–8 km theo datasheet.
-
Tích hợp OPM: Hỗ trợ nhiều bước sóng chuẩn để đo công suất quang.
-
Thuận tiện tại hiện trường: Thiết kế cầm tay, sử dụng 2 pin AA và có đèn LED chiếu sáng.
Thông số kỹ thuật
| Hạng mục |
Thông số |
| Model |
VT-42OFI-A |
| Dải bước sóng nhận dạng |
850–1625 nm |
| Loại tín hiệu nhận dạng |
CW, 270 Hz ±5%, 1 kHz ±5%, 2 kHz ±5% |
| Loại đầu dò |
2 đầu dò InGaAs, φ 1 mm |
| Đường kính sợi hỗ trợ |
φ 0.25 mm, φ 0.9 mm, φ 2.0 mm, φ 3.0 mm |
| Chỉ thị hướng tín hiệu |
LED trái và phải |
| Dải đọc công suất quang |
−40 dBm đến 10 dBm |
| Tần số tín hiệu |
270 Hz, 1 kHz, 2 kHz |
| Nguồn cấp |
2 pin AA |
| Nhiệt độ hoạt động |
−10°C đến 60°C |
| Nhiệt độ lưu kho |
−25°C đến 70°C |
| Suy hao phản hồi |
≥60 dB |
| Kích thước/trọng lượng |
219 × 45 × 28 mm / 235 g |
Chức năng VFL
| Hạng mục |
Thông số |
| Công suất |
10 mW |
| Khoảng cách kiểm tra |
5–8 km |
| Bước sóng |
650 nm |
| Loại laser |
LD |
| Đèn LED chiếu sáng |
Có |
Chức năng OPM
| Hạng mục |
Thông số |
| Dải bước sóng |
800–1700 nm |
| Dải đo công suất quang |
−70 đến +6 dBm / −50 đến +26 dBm |
| Bước sóng chuẩn |
850/980/1300/1310/1490/1550/1625 nm |
| Giao tiếp |
Đầu nối phổ dụng 2.5 mm |
| Loại đầu dò |
InGaAs |
| Màn hình |
Màn hình màu 3.5 inch, độ phân giải cao 800 × 480 |
| Độ phân giải hiển thị |
0.01 dB |
| Độ chính xác |
±0.2 dB |
Tài liệu sản phẩm
