Tổng quan

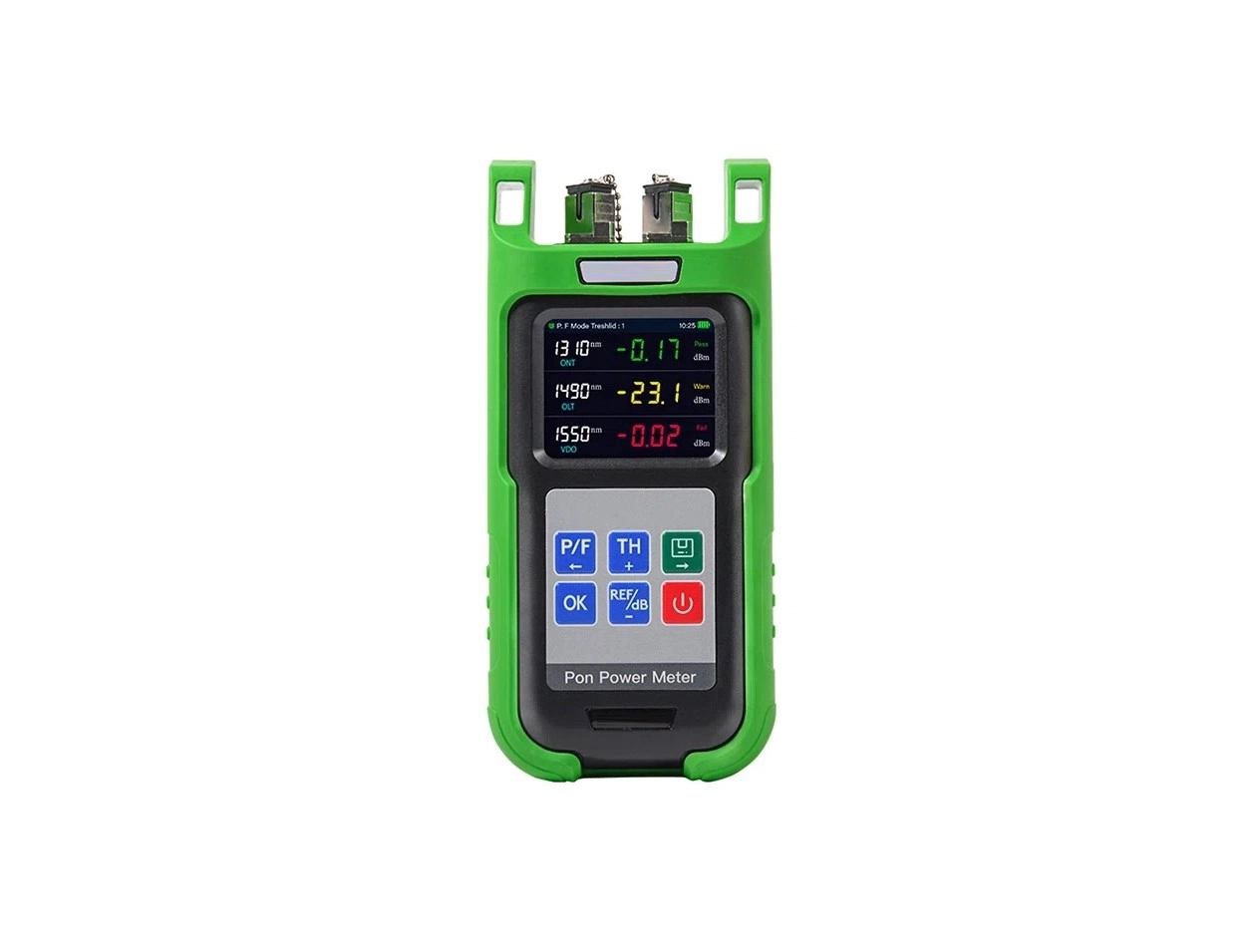

VT-42PPM-3 là máy đo công suất quang chuyên dụng cho mạng GPON, EPON và GEPON, cho phép đo đồng thời ba bước sóng 1310 nm, 1490 nm và 1550 nm mà không làm gián đoạn dịch vụ. Thiết bị giúp kỹ thuật viên nhanh chóng đánh giá chất lượng tín hiệu trên mạng PON, hỗ trợ kiểm tra, bảo trì và xử lý sự cố tại hiện trường.
Tính năng
- Đo đồng thời 03 bước sóng PON: 1310 nm, 1490 nm và 1550 nm.
- Hỗ trợ đo trên các mạng GPON, EPON và GEPON.
- Hiển thị đồng thời công suất của cả ba bước sóng trên cùng một màn hình.
- Màn hình LCD màu, hiển thị rõ ràng, dễ quan sát.
- Chức năng đánh giá kết quả theo ngưỡng PASS / WARNING / FAIL.
- Hỗ trợ cài đặt ngưỡng đánh giá theo yêu cầu.
- Bộ nhớ lưu trữ lên đến 900 kết quả đo.
- Kết nối máy tính qua cổng USB để quản lý và xuất dữ liệu.
- Thiết kế nhỏ gọn, trọng lượng nhẹ, thuận tiện mang theo hiện trường.
- Thích hợp cho công tác lắp đặt, nghiệm thu, bảo trì và xử lý sự cố mạng FTTH/PON.
Thông số kỹ thuật
|
Model
|
VT-42PPM-3
|
|
Bước sóng đo
|
1310 nm / 1490 nm / 1550 nm
|
|
Loại đầu dò
|
InGaAs
|
|
Độ tuyến tính
|
±0,2 dB @1550 nm (≥ -40 dBm)
|
|
Độ cách ly
|
1310 nm: >40 dB @1490 nm, >40 dB @1550 nm
1490 nm: >40 dB @1310 nm, >30 dB @1550 nm
1550 nm: >40 dB @1310 nm, >30 dB @1490 nm
|
|
Dải đo
|
> -30 dBm đến < +10 dBm
|
|
Suy hao chèn ở chế độ đo xuyên tuyến
|
< 1,5 dB
|
|
Dải bước sóng quang có thể đo
|
1260 ~ 1360 nm / 1480 ~ 1500 nm / 1539 ~ 1565 nm
|
|
Độ không đảm bảo đo
|
±0,5 dB ±1 nW @1550 nm
|
|
Độ phân giải hiển thị
|
0,01 dB
|
|
Cài đặt ngưỡng đánh giá
|
05 nhóm ngưỡng được cài đặt từ phần mềm trên máy tính
|
|
Bước sóng hiệu chuẩn
|
1310 nm / 1490 nm / 1550 nm
|
|
Bộ nhớ lưu trữ
|
900 kết quả đo
|
|
Nhiệt độ làm việc
|
-10°C ~ +50°C
|
|
Độ ẩm làm việc
|
0% ~ 95% RH
|
|
Loại đầu nối quang
|
SC/UPC (có thể tùy chọn các loại đầu nối khác)
|
|
Nguồn cấp
|
03 pin AA
|
Tài liệu sản phẩm
