Tổng quan

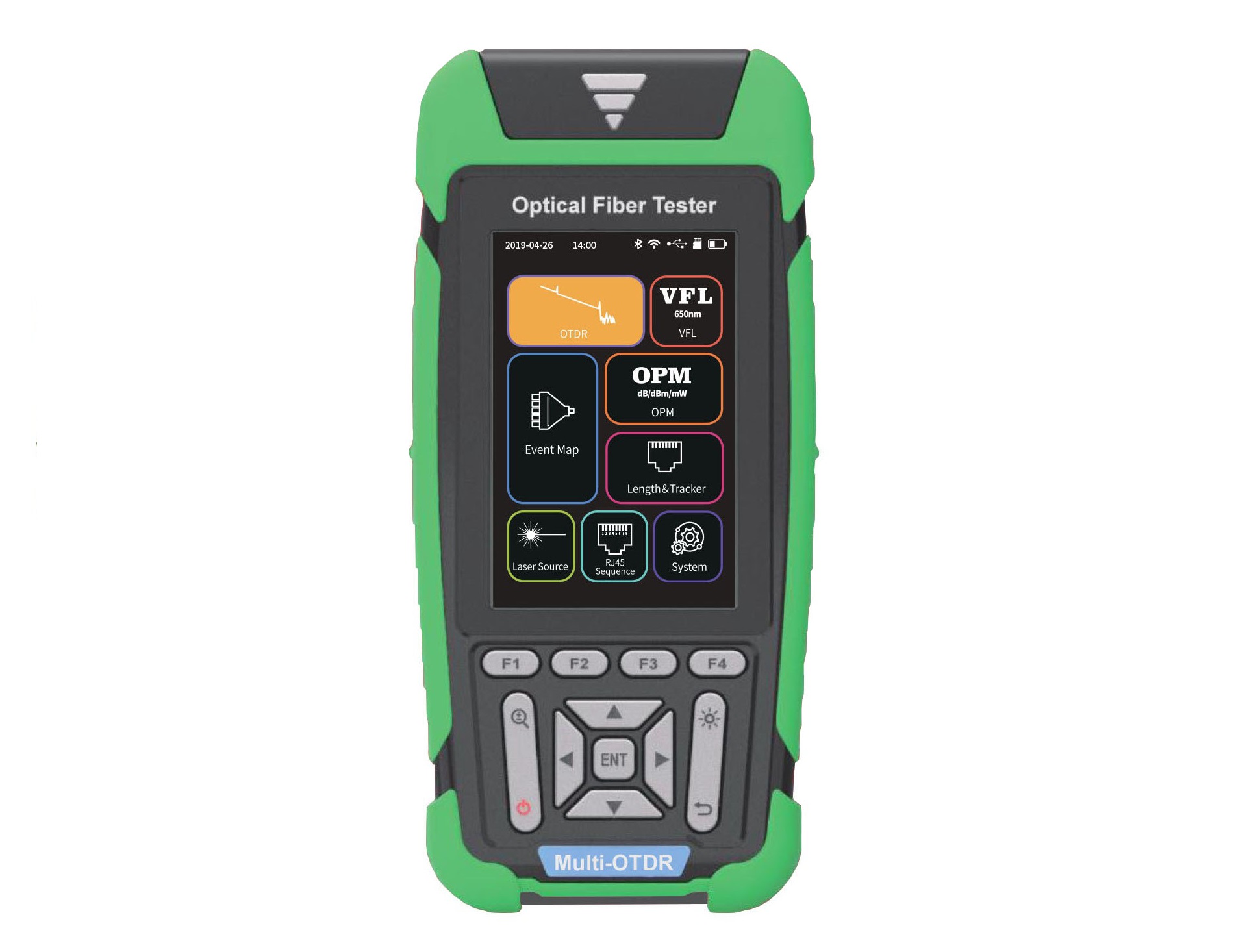

Máy đo cầm tay đa năng VT-42MP2 là máy đo quang điện (9-IN-1), hỗ trợ thực hiện đa chức năng trên cáp quang và cáp mạng RJ45 chỉ trong một thiết bị cầm tay nhỏ gọn bao gồm: đo quang OTDR, đo công suất quang (OPM), phát nguồn tín hiệu quang(LS), xác định điểm đứt cáp quang (OFR), soi xác định sợi quang (VFL), lập sơ đồ trực quan các sự kiện trên cáp quang (EventMap), kiểm tra chuẩn cáp mạng, dò cáp mạng và đo chiều dài cáp mạng (đầu nối RJ45 ).
Thiết bị tối ưu sử dụng trong quá trình xây dựng, bảo trì và đo kiểm mạng cáp quang. Do tích hợp hầu hết các công năng cần có để onsite nên rất thích hợp trang bị cho công nhân kỹ thuật viễn thông như một công cụ all-in-one sử dụng trong công tác lắp đặt, sửa chữa, vận hành và bảo trì mạng cáp quang và mạng cáp nội bộ tại nhà khách hàng.
Tính năng
- Máy đo tích hợp tối ưu các chức năng đo kiểm, bảo trì cáp quang cần thiết nhất bao gồm OTDR/OPM/LS/OFR/VFL/EventMap và kiểm tra cáp mạng RJ45 với chi phí thấp nhất.
- Chức năng OTDR có khả năng đo lên đến 128km và vùng tối (không đo được) ngắn.
- Chức năng OPM đo được đến 8 bước sóng, tùy chọn được với đầu nối quang đa năng, có thể đo công suất quang từ -50dBm ~ +26dBm hoặc -70dBm ~ +10dBm.
- Chức năng EventMap: cho phép xây dựng bản đồ đặc tính tuyến quang một cách thông minh và tự động chỉ cần một nút thao tác để thực hiện. Bản đồ hiển thị các thông tin đầy đủ về các thành phần trên tuyến cáp đo kiểm (mối hàn, connector, …).
- Máy đo có khả năng lưu trữ trên 1000 đồ thị kết quả đo và có khả năng lưu trữ mở rộng bằng cách gắn thẻ nhớ ngoài qua khe cắm thẻ micro-SD và tính năng update firmware cũng được thực hiện qua thẻ micro_SD. Máy đo có thể kết nối USB đến máy tính PC để thuận tiện việc truyền file kết quả sang máy tính, có hỗ trợ phần mềm biên soạn file kết quả đo kèm theo.
- Chức năng VFL soi xác định sợi quang nhanh chóng với công suất phát laser ≥10mW
- Thiết kế máy đo cực gọn, chắc chắn, tiện dụng và có vỏ chống va đập, chống bụi, chống nước. Dễ dàng mang theo và bảo trì.
- Màn hình lớn 3.5” LCD màu có đèn nền sáng hiển thị kết quả tường minh. Có kèm theo túi đựng đẹp, gọn, chống sốc cho máy đo.
- Thời gian khởi động ngắn, ít hơn 05s. Thời gian đo kiểm nhanh với chỉ một thao tác nhấn, tự động cho kết quả đo sau 15s. Hỗ trợ tùy chọn cho kết quả đo sau 5s; 15s … 180s.
- Máy đo hỗ trợ đầu đo đa năng tương thích các chuẩn SC/APC hoặc SC/UPC, hỗ trợ chuyển đổi qua lại.
- Tích hợp pin Lithium dung lượng cao lên đến 4950 mAh, có thể sử dụng đo liên tục 12 giờ và chế độ chờ hơn 20 giờ, có cơ chế tiết kiệm pin theo tùy chọn: màn hình tự tắt sau 10’; 30’; 1h; không tắt.
- Sạc pin bằng cổng Micro USB (tương tự smart phone thông dụng), cực kỳ tiện lợi cho người sử dụng.
Thông số kỹ thuật
|
CHỨC NĂNG ĐO OTDR
|
|
Model
|
VT-42MP2
|
|
Chức năng
|
3.5”LCD.1310/1550nm, OTDR+VFL+LS+OPM+EventMap (lập bản đồ sự kiện)+kiểm tra chuẩn, đo chiều dài và dò cáp mạng
|
|
Bước sóng
|
1310nm/1550nm±20nm
|
|
Kiểu sợi quang
|
Đơn mốt (SM)
|
|
Dải động
|
26dB/24dB
|
|
Vùng tối sự kiện
|
1 m
|
|
Vùng tối suy hao
|
6 m
|
|
Khoảng cách đo
|
3m ~ 128km
|
|
Phạm vi đo
|
500m/1km/2km/4km/8km/16km/32km/64km/128km
|
|
Độ rộng xung
|
3ns/5ns/10ns/20ns/30ns/50ns/80ns/160ns/320ns/500ns /800ns/1000ns/2000ns/3000ns/5000ns/8000ns/10000ns
|
|
Sai số đo khoảng cách
|
± (1m + khoảng cách đo × 3 × 10-5 + độ phân giải lấy mẫu)
|
|
Sai số đo suy hao
|
±0.05dB/dB
|
|
Sai số đo phản xạ
|
± 3dB
|
|
Số điểm lấy mẫu
|
~128K
|
|
Độ phân giải lấy mẫu
|
≤ 5cm
|
|
Dải hiển thị
|
0dB ~ 40dB
|
|
Độ phân giải hiển thị
|
~ 0,01m (chiều dài)/~0.01dB (suy hao)
|
|
Thang đo theo trục
|
Trục X: 2m~7.86km/div
Trục Y: 0.09dB~5dB/div
|
|
Chỉ số khúc xạ
|
1.0 ~ 2.0 , 0.0001 step (IOR Setting)
|
|
Độ phân giải con trỏ
|
~ 0,01dB
|
|
Lưu trữ dữ liệu
|
Bộ nhớ trong (≥1000 đồ thị đo), có thể mở rộng bộ nhớ ngoài dùng TF card (micro-SD)
|
|
VFL (soi quang)
|
Có
|
|
Cấp độ an toàn Laser
|
Lớp II
|
|
Cổng kết nối quang
|
SC/APC hoặc SC/UPC
|
|
CHỨC NĂNG ĐO CÔNG SUẤT QUANG (OPM)
|
|
Bước sóng
|
800nm ~ 1700nm
|
|
Phạm vi đo
|
-50dBm ~ + 26dBm hoặc -70dBm ~ + 10dBm
|
|
Sai số
|
± 5%
|
|
Nhận diện tần số phát quang
|
CW/270/330/1kHz/2kHz
|
|
Bước sóng hiệu chỉnh
|
850/980/1300/1310/1490/1550/1625/1650nm
|
|
Loại giao diện
|
Đầu nối đa năng FC/SC/ST
|
|
CHỨC NĂNG PHÁT NGUỒN LASER (LS)
|
|
Loại Diod Laser
|
FP-LD
|
|
Bước sóng
|
1310nm/1550nm±20nm
|
|
Công suất ngõ ra
|
≥-5dBm
|
|
Tần số điều chế
|
CW/270/330/1kHz/2kHz
|
|
Độ ổn định
|
CW, ±0. 5dB/15 phút (thao tác sau 15 phút của làm nóng)
|
|
Cổng kết nối quang
|
SC/APC hoặc SC/UPC
|
|
CHỨC NĂNG SOI QUANG (VFL)
|
|
Bước sóng
|
650nm±20nm
|
|
Công suất ngõ ra
|
≥10mW
|
|
Tần số nhận diện
|
CW/1Hz/2Hz
|
|
Cấp độ an toàn Laser
|
Lớp IIIB
|
|
Cổng kết nối quang
|
FC/SC/ST
|
|
Khoảng cách
|
≥10km
|
|
CHỨC NĂNG ĐO CÁP MẠNG RJ45
|
|
Phạm vi đo
|
300 m
|
|
Đơn vị đo
|
m/km/ft
|
|
Test thứ tự cáp mạng
|
Có
|
|
Dò cáp mạng
|
Có
|
|
CÁC THÔNG SỐ KHÁC
|
|
Màn hình hiển thị
|
Màn hình màu LCD 3.5"
|
|
Kết nối với máy tính
|
USB
|
|
Cổng truyền dữ liệu
|
Micro USB
|
|
Bộ lưu trữ bên ngoài
|
Card TF (micro-SD)
|
|
Định dạng tập tin
|
.SOR, định dạng tập tin chuẩn
|
|
Nguồn cung cấp
|
Bộ chuyển đổi điện áp: 5V DC - 2A.
|
|
Pin Lithium: 3.7 V, 4950 mAh
|
|
Thời gian sử dụng pin
|
Trạng thái đo liên tục > 12 giờ ; trạng thái chờ > 20 giờ;
|
|
Nhiệt độ hoạt động
|
-10℃ ~ + 50℃
|
|
Nhiệt độ lưu trữ
|
-40 ℃ ~ + 70℃
|
|
Độ ẩm tương đối
|
0 ~ 95%, không ngưng tụ
|
|
Kích thước
|
173mm × 82mm × 37mm
|
|
Trọng lượng
|
Khoảng 350g
|
Tài liệu sản phẩm
Hướng dẫn sử dụng: Tải tại đây...
