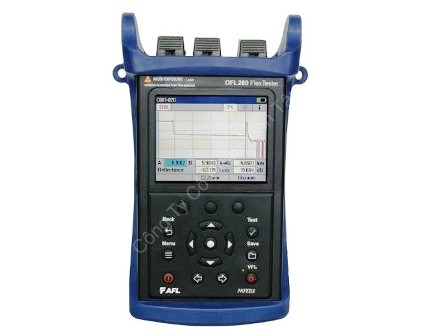

Máy đo otdr Noyes OFL-280 là sản phẩm thiết kế cho đo kiểm thuê bao FTTH, FTTx. Với khả năng trang bị đủ tính năng của một otdr thông thường cộng thêm chức năng power meter, light sources, visual fault locator. Với chỉ một thiết bị nhỏ gọn, có thể kiểm tra tất cả các thông số cần thiết phụ vụ ứng cứu mạng thuê bao FTTx.Ngoài ra Noyes OFL-280 còn là một thiết bị có tính ổn định cao, kết quả đo chính xác, tính thân thiện tiện ích của một otdr thông thường. Với những ưu điểm vượt chội Noyes OFL-280 xứng đáng được coi là thiết bị tiêu biểu cho đo kiểm mạng FTTx.
Hãy liên hệ với chúng tôi để biết thêm thông tin chi tiết.
Hotline: 0913.532.536 - 0913.620.622
Email: info@vientam.vn
Tính năng
Đặc trưng tiêu biểu của Noyes OFL-280
- Dead zone: 0.8 m, attenuate dead zone: 4.5m
- Dải động: 32/34dB, bước sóng: 1310/1550/1490/1625 nm
- Tích hợp 4 chức năng trong một sản phẩm: otdr, power meter, light sources, Visual fault locator.
- Có tính năng đo sợi quang sống,đo công suất mạng PON, FTTx fault locator
- Nhỏ gọn, cầm tay, khối lượng chỉ: 0.8 kg
Ứng dụng tiêu biểu
- Kiểm tra thi công mạng Core, metro hay FTTx
- Kiểm tra sợi quang nguội hay sống với độ phân dải, chính xác cao
- Phát hiện nhanh điểm hàn hay nối
- Dùng cho đo suy hao, suy hao link, công suất
- Xác định lỗi qua Visual fault locator
- Dò quang qua chức năng Fiber tracing and identification
Thông số kỹ thuật
|
Chức năng OTDR
|
|
Loại bộ phát quang:
|
Laser
|
|
Chuẩn an toàn:
|
Class I FDA 21 CFR 1040.10 and 1040.11, IEC 60825-1: 2007-03
|
|
Loại sợi quang:
|
Single-mode
|
|
Bước sóng làm việc:
|
1310/1490/1550/1625 nm
|
|
Độ sê dịch của bước sóng:
|
±20/±20/±20/±10 nm
|
|
Dải động: (SNR=1)
|
34/32/32/30 dB
|
|
Event Dead Zone 1
|
0.8 m
|
|
Attenuation Dead Zone 2
|
3.5 m
|
|
Độ rộng xung:
|
5, 10, 30, 100, 300 ns, 1, 3, 10 μs
|
|
Phạm vi đo khoảng cách:
|
250 m to 240 km
|
|
Điểm dữ liệu:
|
Lên tới 30,000
|
|
Khoảng điểm dữ liệu:
|
5.0 cm (range 1.5 km)
|
|
Group Index of Refraction (GIR)
|
1.4000 to 1.6000
|
|
Độ chính xác đo khoảng cách (m)
|
± (1 + 0.005% x distance + data point spacing)
|
|
Định dạng files kết quả đo:
|
Bellcore GR-196 V.1.1
|
|
Bộ nhớ:
|
Internal memory (>1000 traces)
|
|
Giao tiếp với PC
|
USB cable
|
|
PON OTDR Modes
|
FTTx - PON Construction, FTTx - In Service
|
|
Standard OTDR Modes
|
Full Auto, Expert, Real Time
|
Chức năng đo công suất quang
|
OpticalPower Meter
|
|
Calibrated Wavelengths
|
1310, 1490, 1550, 1625, 1650 nm
|
|
Detector Type
|
InGaAs
|
|
Measurement Range
|
+23 to – 50 dBm
|
|
Tone Detect Range
|
+3 to -35 dBm
|
|
Wavelength ID Range
|
+3 to -35 dBm
|
|
Accuracy 1
|
± 0.25 dB
|
|
Resolution
|
0.01 dB
|
|
Measurement Units
|
dB, dBm or Watts
|
Chức năng light source
|
laser Source
|
|
Emitter Type
|
Class I FDA 21 CFR 1040.10 and 1040.11, IEC 60825-1: 2007-03
|
|
Fiber Type
|
Single-mode
|
|
Available Wavelengths (nm)
|
1310, 1490, 1550
|
|
Wavelength Tolerance
|
± 20 nm
|
|
Spectral Width (FWHM)
|
2 nm (maximum)
|
|
Internal Modulation
|
1 kHz, 2 kHz, CW
|
|
Wavelength ID (one, two, or three wavelengths)
|
Compatible with Noyes Optical Power Meters and Light Sources
|
|
Output Power Stability
|
0.25 dB
|
|
Output Power
|
0 dBm
|
Chức năng phát ánh sáng đỏ
|
VisualFault Locator
|
|
Emitter Type
|
Laser
|
|
Safety Class
|
Class II FDA 21 CFR 1040.10 and 1040.11,IEC 60825-1: 2007-03
|
|
Wavelength
|
650 nm
|
|
Output Power (nominal)
|
0.8 mW into single-mode fiber
|
