Tổng quan

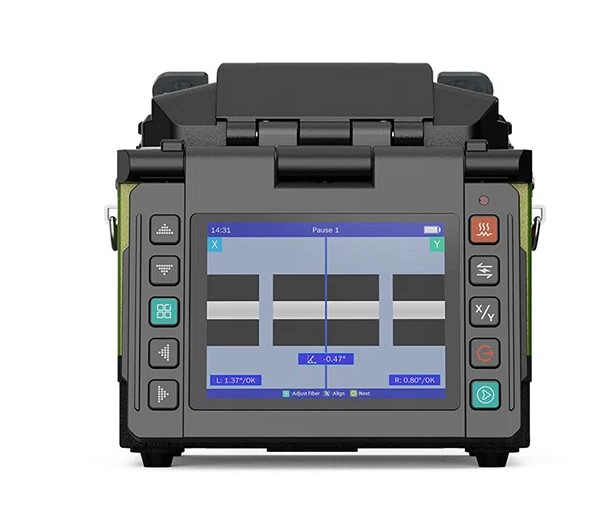

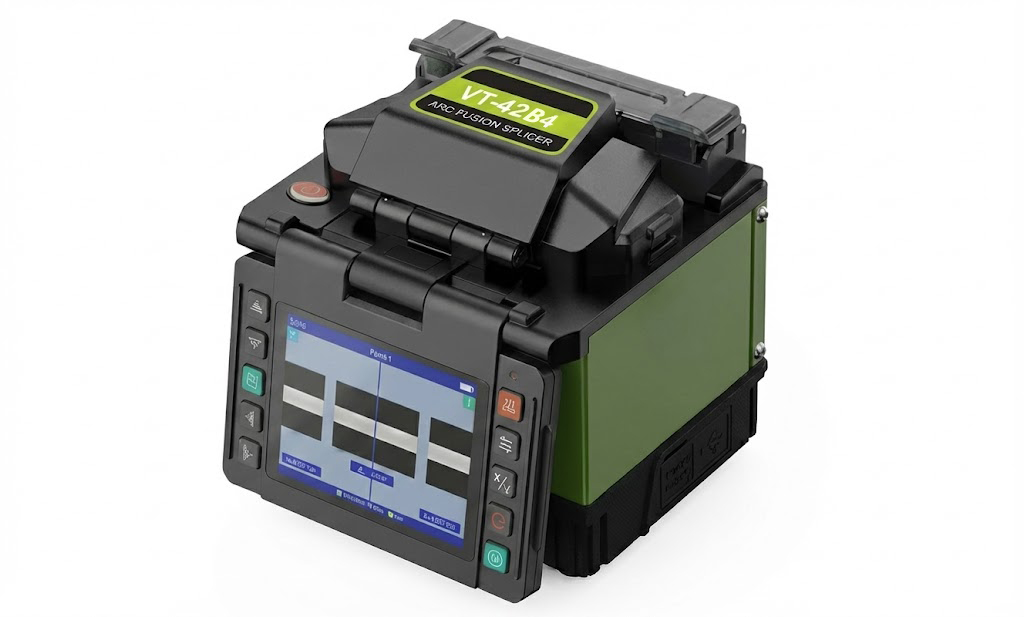

Máy hàn cáp quang mini VT-42M4 được thiết kế nhẹ và nhỏ gọn, phù hợp để làm việc trên cao, với thiết kế bệ làm việc chuyên dụng cho công việc trên không. Máy cũng phù hợp cho công việc mặt đất thông thường trong mọi môi trường. Máy được trang bị chức năng hàn tự động và gia nhiệt tự động, cùng thiết kế cải tiến không cần dụng cụ để thay thế điện cực, có thể thay thế bằng cách vặn nhẹ.
Tính năng
- Thiết kế nhỏ gọn và nhẹ.
- Nối nhanh 8 giây (Chế độ SM Quick: 8 giây).
- Làm nóng nhanh 18 giây (Chế độ nhanh 18 giây).
- Tuổi thọ điện cực khoảng 5000 lần (có thể thay thế).
- Đổi mới không cần dụng cụ để thay thế điện cực.
- Hỗ trợ 120 lần nối + làm nóng khi sạc đầy (Dung lượng pin 4000mAh).
- Giá đỡ sợi quang 3 trong 1 đặc biệt.
- Đầu hàn sợi gốm bền bỉ.
- Thiết kế gương giúp đường đi ánh sáng đồng đều.
- Tự động gia nhiệt, hàn nối.
Thông số kỹ thuật
|
Model
|
VT-42M4
|
|
Phương pháp cân chỉnh
|
Cân chỉnh vỏ
|
|
Sợi áp dụng
|
SM(ITU-T G.652&G.657) / MM(ITU-T G.651) / DS(ITU-T G.653) / NZDS(ITU-T G.655)
|
|
Cáp quang/Cáp tương thích
|
0.25~3.0 mm / Rubber-insulated fiber cable
|
|
Giá đỡ sợi
|
Có thể thay thế
|
|
Đường kính sợi
|
Cladding:80-150µm, Coating: 100-1000µm
|
|
Chiều dài cắt sợi
|
8~16 mm
|
|
Chế độ hàn
|
Max 128chế độ
|
|
Suy hao mối nối điển hình
|
SM: 0.03dB / MM: 0.01dB / DS: 0.04dB / NZDS: 0.04dB / G.657: 0.02dB
|
|
Suy hao phản xạ
|
>>60dB
|
|
Thời gian hàn
|
SM Quick mode : 8 sec / SM Average: 10 Sec
|
|
Ước tính suy hao mối nối
|
Có sẵn
|
|
Chiều dài co nhiệt
|
20mm, 30mm, 40mm, 50mm, 60mm
|
|
Thời gian gia nhiệt
|
Quick mode 18 sec.(SM G652 250μm 40mm Sleeve) adjustable
|
|
Chế độ gia nhiệt
|
Max 32 chế độ
|
|
Dung lượng pin
|
Dung lượng pin 4000mAh, trung bình 120 chu kỳ (hàn và gia nhiệt) cho mỗi lần sạc
|
|
Tuổi thọ điện cực
|
5000 lần, có thể mở rộng bằng cách sử dụng máy mài điện cực
|
|
Chế độ tự động
|
Hàn nối/ gia nhiệt
|
|
Nhận dạng ARC tự động
|
Hiệu chuẩn hồ quang tự động bằng áp suất không khí và nhiệt độ
|
|
Lưu trữ
|
10.000 bản ghi ghép nối cuối cùng và 2.000 hình ảnh kết quả
|
|
Kiểm tra độ căng
|
1.96~2.25N
|
|
Điều kiện hoạt động
|
Độ cao: 0~5000m, độ ẩm tương đối 0~95%, -20~50°C, Gió tối đa 15m/s
|
|
Hiển thị
|
Màn hình màu độ phân giải cao 3,5 inch (800 x 480)
|
|
Độ phóng đại sợi
|
X, Y, XY, X/Y: Độ phóng đại 320X
|
|
Nguồn cấp
|
AC Input 100-240V, DC Input 9-14V
|
|
Giao tiếp
|
USB2.0
|
|
Trọng lượng
|
1,06kg không có pin / 1,35kg có pin
|
|
Kích thước
|
130H x 113W x 126D mm
|
