Tổng quan

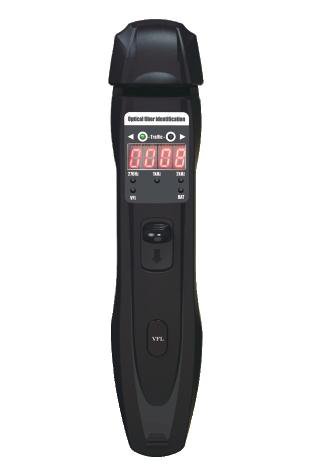

Máy Kẹp Sợi Quang VT-42-OFI 200A sử dụng phương pháp uốn vĩ mô công nghệ để thực hiện kiểm tra không phá hủy trên đường dây, Có thể phát hiện hướng tín hiệu và công suất gần đúng ở bất kỳ vị trí nào của sợi SM/MM. Tránh gián đoạn đường dây do hoạt động sai.
Đo macrobending: Tín hiệu quang yếu lộ ra khi sợi quang bị uốn cong. Hướng và cường độ của tín hiệu quang được phát hiện bằng cách đánh giá hướng và cường độ rò rỉ. Không làm hỏng sợi quang và không bị gián đoạn liên lạc, nó có thể phát hiện trực tiếp sợi quang trần 0,25mm, sợi quang tay áo chặt 0,9mm và dây nhảy 3 mm.
VFL: Bộ nhận dạng có thể được trang bị VFL 10mW để tìm điểm lỗi của sợi cáp quang 10km (giá trị trong phòng thí nghiệm).
Giám sát pin yếu: Khi pin yếu, lời nhắc màu vàng hoặc đỏ sẽ được gửi để nhắc nhở người dùng thay pin để tránh bị gián đoạn sử dụng.
Tính năng
- Không cần cắt cáp quang, có thể xác định hướng và tần số một cách hiệu quả
- Vật cố định đa năng, sợi trần, v.v. Không cần thay thế bộ chuyển đổi
- Xác định ba tín hiệu chung, 2kHz/1kHz/270Hz, nhắc bíp trong quá trình nhận dạng
- Đèn LED hiển thị đơn giản và rõ ràng
- Với chế độ thao tác “một chạm”, thao tác đơn giản và thuận tiện
- Có thể kiểm tra công suất quang của sợi quang đo được
- Sử dụng pin khô số 9, tiêu thụ điện năng thấp, khối lượng nhỏ, dễ mang theo
- VFL có độ truyền qua cao, dễ dàng xuyên qua cáp quang đường dài, tìm điểm lỗi
Thông số kỹ thuật
| Nhận dạng sợi quang |
| Phạm vi bước sóng |
800～1700nm |
| Kiểu nhận dạng |
InGaAs |
| Loại sợi áp dụng |
Đường kính 0,25mm/0,9mm/2 mm/3 mm |
| Tần số điều chế |
CW/270Hz/1kHz/2kHz |
| Chỉ báo hướng tín hiệu |
Đèn LED chỉ hướng trái và phải |
| Phạm vi phát hiện hướng tín hiệu |
-48～+10dBm(1310nm) |
| Phạm vi phát hiện công suất tín hiệu |
-50～10dBm |
| Chỉ báo tần số tín hiệu |
270Hz/1kHz/2kHz |
| Nhận dạng hướng sợi quang |
Có |
| Đo công suất |
Có |
| Phạm vi phát hiện tần số(công suất trung bình) |
Φ0.9,Φ2.0,Φ3.0 |
-25～+10dBm |
| Φ0.25 |
-10～+10dBm |
| Suy hao chèn (Điển hình) |
0.8dB(1310nm) |
| 2.5dB(1550nm) |
| VFL (Tùy chọn) |
| Bước sóng |
650nm±10nm |
| Công suất |
≥10mW |
| Cổng kết nối |
Đầu nối đa năng |
| Chế độ đầu ra |
CW/1Hz/2Hz |
| Khác |
| Nguồn cấp |
Pin kiềm, 9V, không sạc |
| Thời gian làm việc của pin |
10h |
| Nhiệt độ làm việc |
10℃～+50℃ |
| Độ ẩm làm việc |
-40℃～+70℃ |
| Độ ẩm tương đối |
0～95%RH Không ngưng tụ |
| Kích thước |
220mm×48mm×40mm |
| Trọng lượng |
200g |
